품목 | 내용 |
---|---|

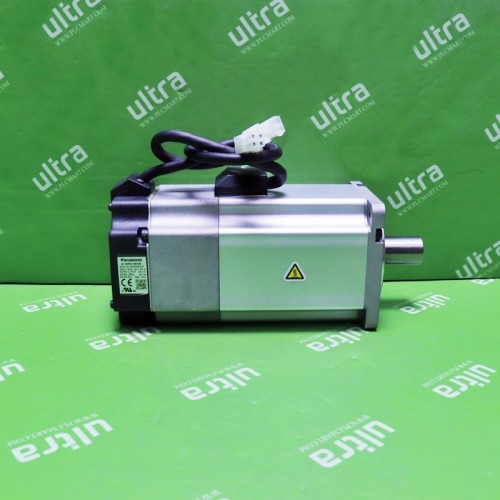

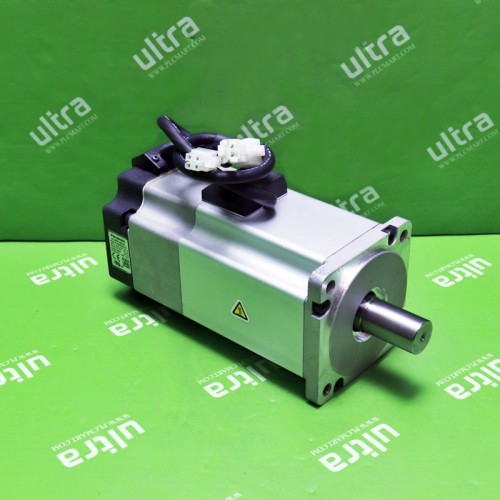

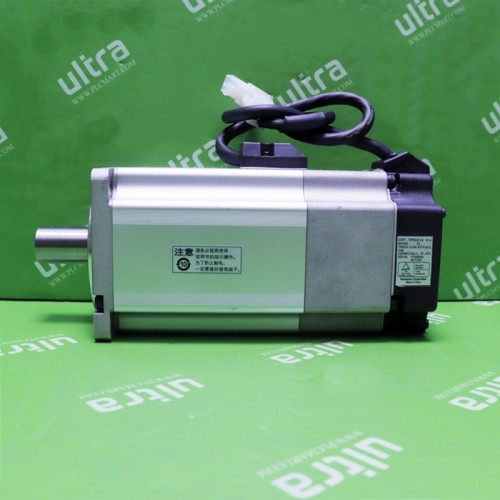

품번 | MHMD082G1B |
상세 | 고관성(하이 관성), 리드선 타입, IP65 |
가족 이름 | MINAS A5 |
시리즈 | MHMD 시리즈 |
유형 | 고관성(하이 관성) |
구매/수주 | 구매 생산품 |
희망 소매 가격 (엔) (세금 별도) | 150,600 |
보호 등급 | IP65 |
보호구조에 대하여 | 출력축 회전부, 리드선 선단부는 제외한다. |
환경 조건 | 자세한 것은 취급 설명서 등에서 확인해 주십시오. |

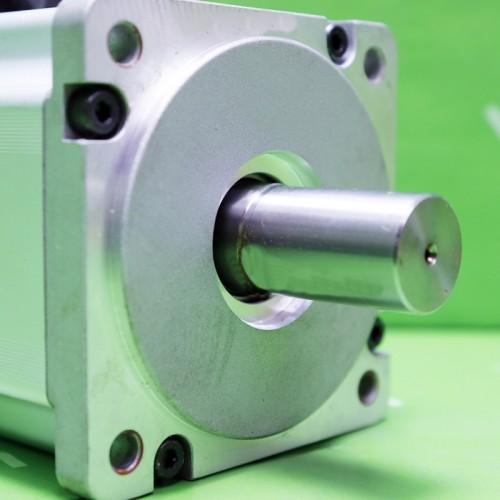

플랜지각 | □80 mm |
플랜지각 (단위 : mm) | 80 |
모터구출부구조 | 리드선 |
모터 ⋅ 엔코더 커넥터 | 리드선 |
전원 설비 용량(kVA) | 1.3 |
전압 사양 (V) | 200 |
정격 출력(W) | 750 |
정격 전류(A(rms)) | 4.0 |
홀딩 브레이크 | 예 |
질량 (kg) | 3.3 |
오일 씰 | 없음 |
축 사양 | 스트레이트 |
정격 토크 (N ⋅ m) | 2.4 |
순간 최대 토크 (N ⋅ m) | 7.1 |
순간 최대 전류 (A (op)) | 17.0 |
회생 브레이크 빈도(회/분) | 옵션 없음 : 제한 없음 옵션 있음 : 제한 없음 옵션품 (외장 회생 저항기) : DV0P4283 |
회생 브레이크 빈도에 대해 | 자세한 내용은 [모터 사양 보충]의 "모터 사양 페이지 주석 정보"주) 1, 2를 참조하십시오. |
정격 회전 속도 (r/min) | 3000 |
최고 회전 속도 (r/min) | 4500 |
로터 관성 모멘트 ( x10 -4 kg ⋅ m²) | 1.61 |
로터 관성 모멘트에 대한 권장 부하 관성 모멘트 비율 | 20배 이하 |
로터 관성 모멘트에 대한 권장 부하 관성 모멘트비에 대하여 | 자세한 내용은 [모터 사양 보충]의 "모터 사양 페이지 주석 정보"주) 3을 참조하십시오. |
로터리 엔코더 : 사양 | 20비트 증분 시스템 |
로터리 엔코더 : 분해능 | 1048576 |
품목 | 내용 |
---|---|
정마찰 토크 (N ⋅ m) | 2.45 이상 |
흡입 시간 (ms) | 70 이하 |
석방 시간 (ms) | 20 이하 |
여자 전류 DC (A) | 0.42 |
석방 전압 DC (V) | 1 이상 |
여자 전압 DC (V) | 24±1.2 |
브레이크 사양에 대해서 | 유지용 브레이크를 여자하면 개방됩니다. 모터 회전 중 제동 용도에는 사용할 수 없습니다. 기타 자세한 내용은 [모터 사양 보충]의 "모터 내장 유지 브레이크 사양"을 참조하십시오. 석방 시간에 대해서는 "모터 사양 페이지의 주석에 대하여"의 주4)를 참조해 주십시오. |
품목 | 내용 |
---|---|
조립시 : 레이디얼 하중 P 방향 (N) | 686 |
조립시 : 스러스트 하중 A 방향 (N) | 294 |
조립시 : 스러스트 하중 B방향 (N) | 392 |
운전시 : 레이디얼 하중 P방향 (N) | 392 |
운전시 : 스러스트 하중 A, B방향 (N) | 147 |
허용 하중에 대하여 | 자세한 내용은 [모터 사양 보충]의 "출력축 허용 하중"을 참조하십시오. |
품명 | 상품페이지 참고 |
---|---|
모델명 | 상품페이지 참고 |
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상품페이지 참고 |
제조국 또는 원산지 | 상품페이지 참고 |
제조자 | 상품페이지 참고 |
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 상품페이지 참고 |
