| 제품 시리즈 | ||
| 유형 | ||
| 제품형명 | ||
| 인버터(LD) 정격용량(kW) | ||
| 적용 모터 용량(kW) | SLD | |
| LD | ||
| 출력 | 정격 용량(kVA) | SLD |
| LD | ||
| 정격 전류(A) | SLD | |
| LD | ||
| 과부하 전류 정격 | SLD | |
| LD | ||
| 전압 | ||
| 전원 | 전압 등급 | |
| 정격 입력 교류 전압·주파수 | ||
| 교류 전압 허용 변동 | ||
| 주파수 허용 변동 | ||
| 전원 설비 용량(kVA) | SLD | |
| LD | ||
| 보호 구조 (JEM 1030) | ||
| 냉각 방식 | ||
| 개략 질량(kg) | ||
| 제어 사양 | 제어 방식 | |
| 출력 주파수 범위 | ||
| 주파수 설정 분해능 | 아날로그 입력 | |
| 디지털 입력 | ||
| 주파수 정확도 | 아날로그 입력 | |
| 디지털 입력 | ||
| 전압/주파수 특성 | ||
| 시동 토크 | 유도 모터 | |
| IPM 모터 | ||
| 토크 부스트 | ||
| 가속·감속 시간 설정 | ||
| 직류 제동(유도 모터) | ||
| 스톨 방지 동작 레벨 | ||
| 운전사양 | 운전 기능 | |
| 주파수 설정 신호 | 아날로그 입력 단자 점수 | |
| 아날로그 입력 단자 사양 | ||
| 디지털 입력 | ||
| 시동 신호 | ||
| 입력 신호 | 단자 점수(접점 입력) | |
| 펄스열 입력 | ||
| 입력 단자 선택 가능 신호 | ||
| 출력 신호 | 출력 단자(오픈 컬렉터 출력) 점수 | |
| 출력 단자(릴레이 출력) 점수 | ||
| 출력 단자 선택 가능 신호 | ||
| 출력 단자 선택 가능 신호(옵션 장착 시) | ||
| 표시계용 출력 단자 점수 | ||
| 표시계용 출력 단자 사양 | ||
| 펄스열 출력 | ||
| 표시계용 출력 단자 선택 가능 신호 | ||

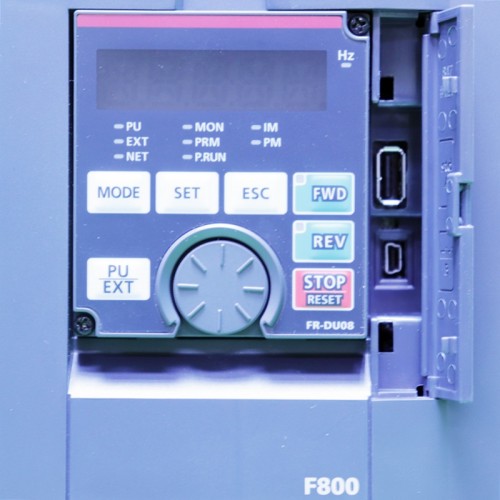

| 표시 | 조작 패널 | 운전상태 |
| 이상 내용 | ||
| 보호·경보 기능 | ||
| 환경 | 주변 온도 | |
| 주변 습도 | ||
| 저장 온도 | ||
| 분위기 | ||
| 고도·진동 | ||
| 통신 | ||
FREQROL-F800 |
팬 펌프용 인버터 FREQROL-F800 시리즈 3상 200V |

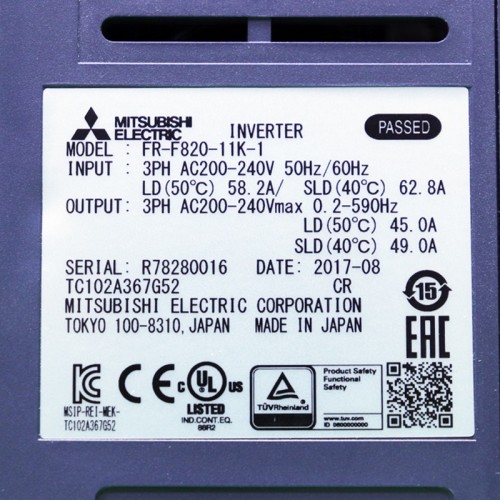

11kW |
11 |
11 |
19 |
17 |
49 |
45 |
110% 60s, 120% 3s (반한시 특성) 주위온도 40℃ |
120% 60s, 150% 3s (반한시 특성) 주위 온도 50℃ |
3상 200~240V |
삼상 200V 클래스 |
3상 200~240V 50Hz/60Hz |
170~264V 50Hz/60Hz |
±5% |
24 |
22 |
폐쇄형(IP20) |
강제풍냉 |
6.3 |
Soft-PWM 제어/고반송파 주파수 PWM 제어(V/F 제어(최적 여자 제어 등), 어드밴스드 자속 벡터 제어(고급 최적 여자 제어 등), PM 모터 제어를 선택 가능) |
0.2~590Hz(어드밴스드 자속 벡터 제어, PM 모터 제어 시의 상한 주파수는 400Hz입니다.) |
0.015Hz/60Hz(단자 2, 4:0~10V/12bit), 0.03Hz/60Hz(단자 2, 4:0~5V/11bit, 0~20mA/약 11bit, 단자 1:0~±10V/12bit) , 0.06Hz/60Hz(단자 1:0~±5V/11bit) |
0.01Hz |
최대 출력 주파수의 ±0.2% 이내(25°C±10°C) |
설정 출력 주파수의 0.01% 이내 |
기저 주파수 0~590Hz 임의 설정 가능 정 토크・저감 토크 패턴, V/F 5점 조정 가능 |
120% 0.5Hz(고급 자속 벡터 제어 시) |
50% |
수동 토크 부스트 |
0~3600s(가속·감속 개별 설정 가능) 직선, S자 가감속 모드, 백래시 대책 가감속 선택 가능 |
동작 주파수(0~120Hz), 동작 시간(0~10s), 동작 전압(0~30%) 가변 |
스톨 방지 동작 레벨 동작 범위(SLD 정격: 0~120%, LD 정격: 0~150%), 유무의 선택 가능(V/F 제어, 어드밴스드 자속 벡터 제어) |
상한 주파수, 하한 주파수, 다단속 운전, 가감속 패턴, 서멀 보호, 직류 제동, 시동 주파수, JOG 운전, 출력 정지(MRS), 스톨 방지, 회생 회피, 강한 여자 감속, 직류 급전, 주파수 점프, 회전수 표시, 순간정지 재시동, 상용 전환 시퀀스, 원격 설정, 재시도 기능, 캐리어 주파수 선택, 고응답 전류 제한, 정역전 방지, 운전 모드 선택, 미끄럼 보정, 속도 스무딩 제어, 트래버스, 오토 튜닝, 적용 모터 선택, RS-485 통신, PID 제어, PID 프리차지 기능, 냉각 팬 동작 선택, 정지 선택(감속 정지/프리런), 정전시 감속 정지 기능, 시퀀스 기능, 수명 진단, 메인터넌스 타이머, 전류 평균치 모니터, 다중 정격 , 테스트 운전, 제어 회로용 24V 전원 입력, 안전 정지 기능, 셀프 파워 매니지먼트, BACnet 통신, PID 게인 튜닝, 클리닝, 부하 특성 기억, 에머젠시 드라이브 |
3점 |
단자 2, 4:0~10V, 0~5V, 4~20mA(0~20mA) 선택 가능, 단자 1: -10~+10V, -5~+5V 선택 가능 |
조작 패널의 M 다이얼, 파라미터 유닛에 의해 입력. BCD 4자리 또는 16bit 바이너리(옵션 FR-A8AX 사용 시) |
정회전·역전개별, 시동신호 자기유지입력(3와이어 입력) 선택 가능 |
12점 |
100kpps |
저속 운전 지령, 중속 운전 지령, 고속 운전 지령, 제 2 기능 선택, 단자 4 입력 선택, JOG 운전 선택, 출력 정지, 시동 자기 유지 선택, 정전 지령, 역전 지령, 인버터 리셋 Pr.178~Pr. 189(입력 단자 기능 선택)에 의해 입력 신호의 변경이 가능. |
5점 |
2점 |
인버터 운전 중, 주파수 도달, 순간 정전/부족 전압, 과부하 경보, 출력 주파수 검출, 이상 Pr.190~Pr.196(출력 단자 기능 선택)에 의해 출력 신호의 변경이 가능. 인버터의 알람 코드를 오픈 콜렉터에서 (4bit) 출력 가능. |
－ |
2점 |
<FM 타입> 최대 2.4kHz: 1점 <CA 타입> 최대 DC20mA: 1점 <전압 출력(공통)> 최대 DC10V: 1점 |
50kpps |
<FM 타입> <CA 타입> Pr.54 FM/CA 단자 기능 선택에 의해 모니터의 변경이 가능. <전압 출력> Pr.158 AM 단자 기능 선택에 의해 모니터의 변경이 가능. |
상한 주파수, 하한 주파수, 다단속 운전, 가감속 패턴, 서멀 보호, 직류 제동, 시동 주파수, JOG 운전, 출력 정지(MRS), 스톨 방지, 회생 회피, 강한 여자 감속, 직류 급전, 주파수 점프, 회전수 표시, 순간정지 재시동, 상용 전환 시퀀스, 원격 설정, 재시도 기능, 캐리어 주파수 선택, 고응답 전류 제한, 정역전 방지, 운전 모드 선택, 미끄럼 보정, 속도 스무딩 제어, 트래버스, 오토 튜닝, 적용 모터 선택, RS-485 통신, PID 제어, PID 프리차지 기능, 냉각 팬 동작 선택, 정지 선택(감속 정지/프리런), 정전시 감속 정지 기능, 시퀀스 기능, 수명 진단, 메인터넌스 타이머, 전류 평균치 모니터, 다중 정격 , 테스트 운전, 제어 회로용 24V 전원 입력, 안전 정지 기능, 셀프 파워 매니지먼트, BACnet 통신, PID 게인 튜닝, 클리닝, 부하 특성 기억, 에머젠시 드라이브 |
보호 기능의 동작시에 이상 내용을 표시, 이상 내용 8회분과 보호 기능 동작 직전의 출력 전압, 전류, 주파수, 적산 통전 시간, 연, 월, 일, 시각을 기억 |
<보호 기능> 가속 중 과전류 차단, 정속 중 과전류 차단, 감속/정지 중 과전류 차단, 가속 중 회생 과전압 차단, 정속 중회생 과전압 차단, 감속/정지 중 회생 과전압 차단, 인버터 과부하 차단 (전자 서멀), 모터 과부하 차단(전자 서멀), 핀 과열, 순간 정전, 부족 전압, 입력 결상, 스톨 방지에 의한 정지, 탈조 검출, 상한 고장 검출, 하한 고장 검출, 출력측 지락 과전류, 출력 결상, 외부 서멀 동작, PTC 서미스터 동작, 옵션 이상, 통신 옵션 이상, 파라미터 기억 소자 이상, PU 누락, 리트라이 횟수 오버, CPU 이상, 조작 패널용 전원 단락/RS-485 단자용 전원 단락, DC24V 전원 이상, 출력 전류 검출치 이상, 돌입 전류 억제 회로 이상, 통신 이상(본체), 아날로그 입력 이상, USB 통신 이상, 안전 회로 이상, 과속도 발생, 4mA 입력 손실 이상, PID 프리차지 이상, PID 신호 이상, 내부회로 이상, 시퀀스 기능 사용자 정의 이상 USB 호스트 이상, 조작 패널 잠금, 패스워드 설정 중, 파라미터 쓰기 에러, 복사 조작 에러, 24V 외부 전원 동작 중, 부하 이상 경보, 에머젠시 드라이브 실행 중 |
－10℃～＋50℃(동결이 없는 것)(LD 정격시), －10℃～＋40℃(동결이 없는 것)(SLD 정격시) |
95%RH 이하(결로가 없는 것)(기판 코팅 있음), 90%RH 이하(결로가 없는 것)(기판 코팅 없음) |
－20℃～＋65℃ |
실내(부식성 가스·인화성 가스·오일 미스트·간섭이 없는 것) |
해발 1000m 이하 · 5.9m/s 2 이하, 10~55Hz(X, Y, Z 각 방향) |
RS-485,CC-Link,CC-Link IE Field,DeviceNet,PROFIBUS-DPV0,FL-net remote I/O,Modbus RTU,BACNET MS/TP |
