| 제품 시리즈 | ||
| 유형 | ||
| 제품 형명 | ||
| 인버터 (LD) 정격 용량 (kW) | ||
| 적용 모터 용량 (kW) | SLD | |
| LD | ||
| 출력 | 정격 용량 (kVA) | SLD |
| LD | ||
| 정격 전류 (A) | SLD | |
| LD | ||
| 과부하 전류 정격 | SLD | |
| LD | ||
| 전압 | ||
| 전원 | 전압 클래스 | |
| 정격 입력 교류 전압 · 주파수 | ||
| 교류 전압 허용 변동 | ||
| 주파수 허용 변동 | ||
| 전원 설비 용량 (kVA) | SLD | |
| LD | ||
| 보호 구조 (JEM 1030) | ||
| 냉각 방식 | ||
| 개략 질량 (kg) | ||
| 제어 사양 | 제어 방식 | |
| 출력 주파수 범위 | ||
| 주파수 설정 분해능 | 아날로그 입력 | |
| 디지털 입력 | ||
| 주파수 정확도 | 아날로그 입력 | |
| 디지털 입력 | ||
| 전압 / 주파수 특성 | ||
| 시동 토크 | 유도 모터 | |
| IPM 모터 | ||
| 토크 부스트 | ||
| 가속 · 감속 시간 설정 | ||
| 직류 제동 (유도 전동기) | ||
| 스톨 방지 동작 레벨 | ||
| 운전 사양 | 운전 기능 | |
| 주파수 설정 신호 | 아날로그 입력 단자 점수 | |
| 아날로그 입력 단자 사양 | ||
| 디지털 입력 | ||
| 시동 신호 | ||
| 입력 신호 | 단자 점수 (접점 입력) | |
| 펄스열 입력 | ||
| 입력 단자 선택 가능 신호 | ||
| 출력 신호 | 출력 단자 (오픈 콜렉터 출력) 점수 | |
| 출력 단자 (릴레이 출력) 점수 | ||
| 출력 단자 선택 가능 신호 | ||
| 출력 단자 선택 가능 신호 (옵션 장착시) | ||
| 표시계 용 출력 단자 점수 | ||
| 표시계 용 출력 단자 사양 | ||
| 펄스열 출력 | ||
| 표시계 용 출력 단자 선택 가능 신호 | ||
| 보기 | 조작 패널 | 운전 상태 |
| 이상 내용 | ||
| 보호 · 경보 기능 | ||
| 환경 | 주위 온도 | |
| 주위 습도 | ||
| 저장 온도 | ||
| 분위기 | ||
| 표고 · 진동 | ||
| 통신 | ||

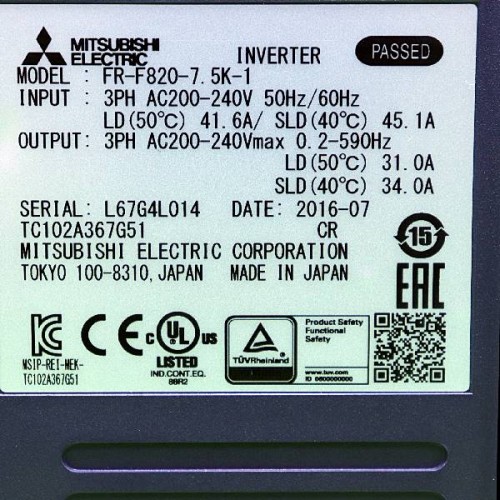

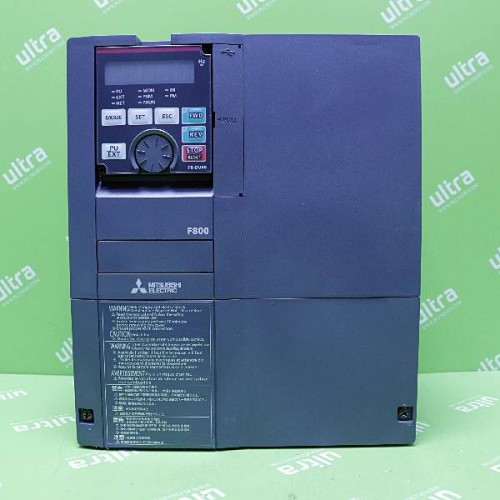

FREQROL-F800 |
팬 펌프 용 인버터 FREQROL-F800 시리즈 삼상 200V |
7.5kW |
7.5 |
7.5 |
13 |
12 |
34 |
31 |
110 % 60s, 120 % 3s (반한시 특성) 주위 온도 40 ℃ |
120 % 60s, 150 % 3s (반한시 특성) 주위 온도 50 ℃ |
3 상 200 ~ 240V |
삼상 200V 클래스 |
3 상 200 ~ 240V 50Hz / 60Hz |
170 ~ 264V 50Hz / 60Hz |
± 5 % |
17 |
16 |
폐쇄 형 (IP20) |
강제 통풍 냉각 |
6.3 |
Soft-PWM 제어 / 고 캐리어 주파수 PWM 제어 (V / F 제어 (최적 여자 제어 등), 어드밴스 트 자속 벡터 제어 (고급 최적 여자 제어 등), PM 모터 제어를 선택 가능) |
0.2 ~ 590Hz (어드밴스 트 자속 벡터 제어, PM 모터 제어시의 상한 주파수는 400Hz입니다.) |
0.015Hz / 60Hz (단자 2,4 : 0 ~ 10V / 12bit), 0.03Hz / 60Hz (단자 2,4 : 0 ~ 5V / 11bit, 0 ~ 20mA / 약 11bit 단자 1 : 0 ~ ± 10V / 12bit) , 0.06Hz / 60Hz (단자 1 : 0 ~ ± 5V / 11bit) |
0.01Hz |
최대 출력 주파수의 ± 0.2 % 이내 (25 ℃ ± 10 ℃) |
설정 출력 주파수의 0.01 % 이내 |
기저 주파수 0 ~ 590Hz 임의 설정 가능 정 토크 저감 토크 패턴, V / F 5 점 조정 선택 가능 |
120 % 0.5Hz (어드밴스 트 자속 벡터 제어시) |
50 % |
수동 토크 부스트 |
0 ~ 3600s (가속 · 감속 개별 설정 가능) 직선, S 자 가감 속 모드 백래쉬 대책 가감 속 선택 가능 |
동작 주파수 (0 ~ 120Hz), 동작 시간 (0 ~ 10s), 동작 전압 (0 ~ 30 %) 가변 |
스톨 방지 동작 레벨 동작 범위 (SLD 정격 : 0 ~ 120 %, LD 정격 : 0 ~ 150 %), 유무 선택 가능 (V / F 제어, 어드밴스 트 자속 벡터 제어) |
상한 주파수 하한 주파수 다 단속 운전, 가감 속 패턴, 열 보호 직류 제동, 시동 주파수, JOG 운전 출력 정지 (MRS), 스톨 방지, 회생 회피, 강화 여자 감속 직류 전원 주파수 점프, 회전 수 표시, 순시 정전 재시동, 상용 절환 시퀀스, 원격 설정, 리 트라이 기능, 캐리어 주파수 선택, 고 응답 전류 제한, 정 역전 방지, 운전 모드 선택, 슬립 보정, 속도 스무딩 제어 트래버스 오토 튜닝 적용 모터 선택 RS-485 통신, PID 제어, PID 선 충전 기능, 냉각 팬 동작 선택 정지 선택 (감속 정지 / 프리 런) 정전시 감속 정지 기능 시퀀스 기능 수명 진단, 유지 보수 타이머 전류 평균치 모니터, 다중 정격 테스트 운전, 제어 회로 용 24V 전원 입력, 안전 정지 기능, 자동 전원 관리, BACnet 통신, PID 게인 튜닝, 청소, 부하 특성 기억 비상 드라이브 |
3 점 |
단자 2,4 : 0 ~ 10V, 0 ~ 5V, 4 ~ 20mA (0 ~ 20mA) 선택 가능, 단자 1 : -10 ~ + 10V, -5 ~ + 5V 선택 가능 |
조작 패널의 M 다이얼, 파라미터 유닛에 의해 입력. BCD4 행 또는 16bit 바이너리 (옵션 FR-A8AX 사용시) |
정전 역전 개별 시동 신호 자체 보유 입력 (3 와이어 입력) 선택 가능 |
12 점 |
100kpps |
저속 운전 지령, 중속 운전 지령 고속 운전 지령 제 2 기능 선택 단자 4 입력 선택, JOG 운전 선택 출력 정지 시동 자기 유지 선택, 정전 지령 역전 지령 인버터 리셋 Pr.178 ~ Pr. 189 (입력 단자 기능 선택)에 의해 입력 신호의 변경이 가능하다. |
5 점 |
2 점 |
인버터 운전 중, 주파수 도달, 순시 정전 / 부족 전압, 과부하 경보, 출력 주파수 검출, 이상 Pr.190 ~ Pr.196 (출력 단자 기능 선택)에 의해 출력 신호의 변경이 가능하다. 인버터의 알람 코드를 오픈 컬렉터보다 (4bit) 출력 가능. |
- |
2 점 |
<FM 유형> 최대 2.4kHz : 1 점 <CA 유형> 최대 DC20mA : 1 점 <전압 출력 (공통)> 최대 DC10V : 1 점 |
50kpps |
<FM 유형> <CA 유형> Pr.54 FM / CA 단자 기능 선택에 따라 모니터의 변경이 가능하다. <전압 출력> Pr.158 AM 단자 기능 선택에 따라 모니터의 변경이 가능하다. |
상한 주파수 하한 주파수 다 단속 운전, 가감 속 패턴, 열 보호 직류 제동, 시동 주파수, JOG 운전 출력 정지 (MRS), 스톨 방지, 회생 회피, 강화 여자 감속 직류 전원 주파수 점프, 회전 수 표시, 순시 정전 재시동, 상용 절환 시퀀스, 원격 설정, 리 트라이 기능, 캐리어 주파수 선택, 고 응답 전류 제한, 정 역전 방지, 운전 모드 선택, 슬립 보정, 속도 스무딩 제어 트래버스 오토 튜닝 적용 모터 선택 RS-485 통신, PID 제어, PID 선 충전 기능, 냉각 팬 동작 선택 정지 선택 (감속 정지 / 프리 런) 정전시 감속 정지 기능 시퀀스 기능 수명 진단, 유지 보수 타이머 전류 평균치 모니터, 다중 정격 테스트 운전, 제어 회로 용 24V 전원 입력, 안전 정지 기능, 자동 전원 관리, BACnet 통신, PID 게인 튜닝, 청소, 부하 특성 기억 비상 드라이브 |
보호 기능 동작시 이상 내용을 표시, 이상 내용 8 회분 보호 기능 동작 직전의 출력 전압, 전류, 주파수, 적산 통전 시간, 년, 월, 일, 시간을 기억 |
<보호> 가속 중 과전류 차단 정속 중 과전류 차단 감속 / 정지 중 과전류 차단 가속 중 회생 과전압 차단 정속 중 회생 과전압 차단, 감속 / 정지 중 회생 과전압 차단 인버터 과부하 차단 (전자 서멀) 모터 과부하 차단 (전자 서멀), 핀 과열 순시 정전 부족 전압 입력 결상 스톨 방지에 의한 정지, 탈조 검출 상한 고장 검출 하한 고장 검출 출력 쪽 지 絡過 전류, 출력 결상 외부 서멀 동작, PTC 서미스터 동작 옵션 이상 통신 옵션 이상, 파라미터 기억 소자 이상, PU 이탈, 리 트라이 횟수 오버, CPU 이상 조작 패널 용 전원 단락 / RS-485 단자 용 전원 단락, DC24V 전원 이상, 출력 전류 검출 치 이상, 돌입 전류 억제 회로 이상, 통신 이상 (본체), 아날로그 입력 이상, USB 통신 이상, 안전 회로 이상, 과속도 발생 4mA 입력 상실 이상, PID 프리 차지 이상, PID 신호 이상, 내부 회로 이상 시퀀스 기능 사용자 정의 이상 <알람 기능> 팬 고장, 스톨 방지 (과전류) 스톨 방지 (과전압), 전자 서멀 프리 알람 PU 정지, 파라미터 복사, 안전 정지, 유지 보수 타이머 1 ~ 3, USB 호스트 이상 조작부 잠금 비밀번호 설정 중 파라미터 쓰기 오류 복사 작업 오류, 24V 외부 전원 작동시 부하 이상 경보, 비상 드라이브 실행 중 |
-10 ℃ ~ + 50 ℃ (동결하지 않을 것) (LD 정격시) - 10 ℃ ~ + 40 ℃ (동결하지 않을 것) SLD (정격 전류) |
95 % RH 이하 (결로가 없을 것) (기판 코팅 있음) 90 % RH 이하 (결로가 없을 것) (기판 코팅 없음) |
-20 ℃ ~ + 65 ℃ |
실내 (부식성 가스 · 인화성 가스 · 오일 미스트 · 먼지가없는 곳) |
해발 1000m 이하 · 5.9m / s 2 이하, 10 ~ 55Hz (X, Y, Z 각 방향) |
RS-485, CC-Link, CC-Link IE Field, DeviceNet, PROFIBUS-DPV0 FL-net remote I / O, Modbus RTU, BACNET MS / TP |
