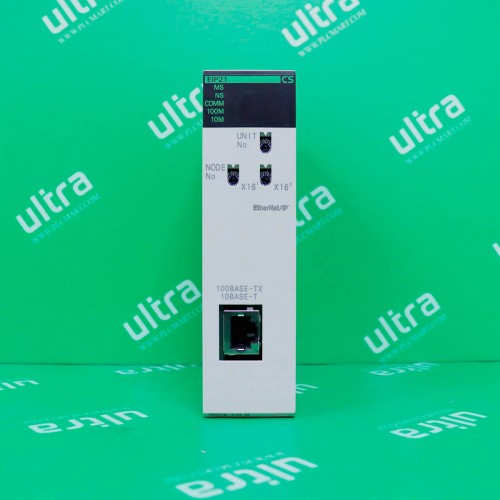

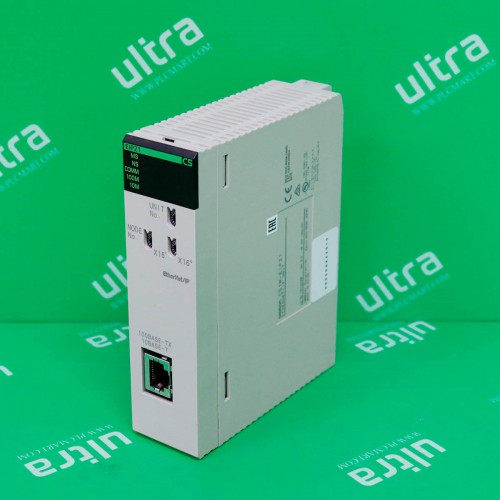

  • [중고] CS1W-EIP21 옴론 이더넷/아이피 유닛
    [중고] CS1W-
    523,000
주문조회

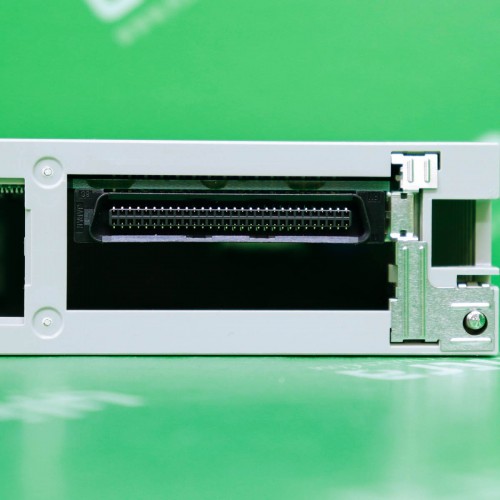

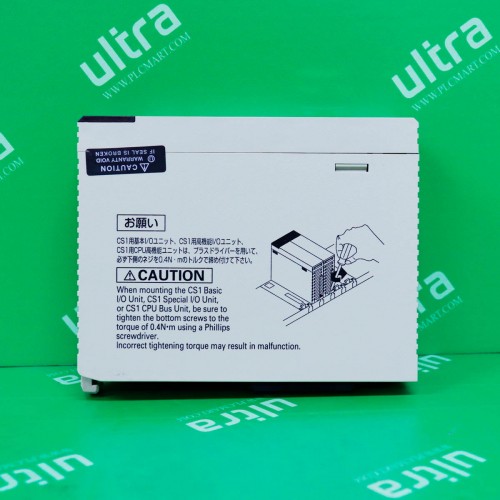

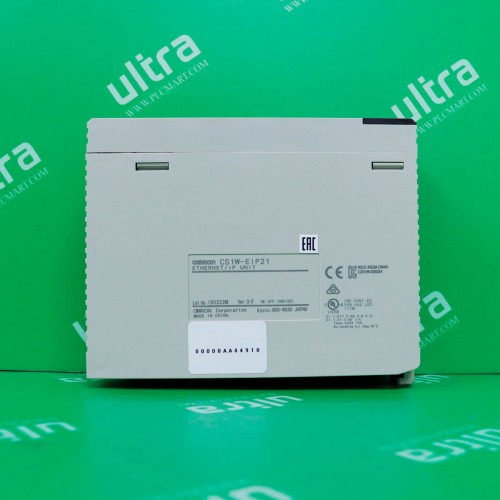

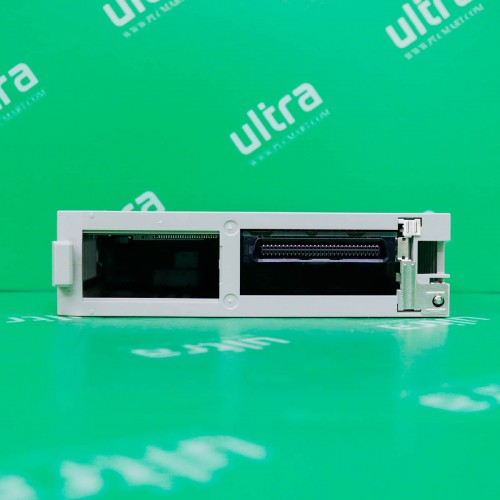

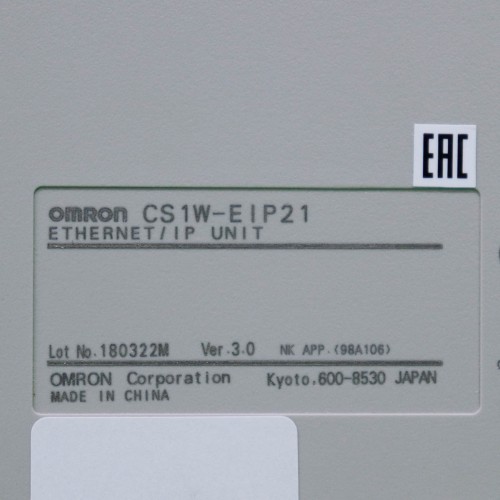

[중고] CS1W-EIP21 옴론 이더넷/아이피 유닛 > OMRON
PLCOMRON

[중고] CS1W-EIP21 옴론 이더넷/아이피 유닛 요약정보 및 구매

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

리뷰0건
위시리스트(63)
추천하기

상품 선택옵션 0 개, 추가옵션 0 개

제조사 OMRON
원산지 JAPAN
브랜드 MITUSBISHI
모델 CS1W-EIP21
판매가격 523,000원 (* VAT 별도)
판매가격 523,000원 (* VAT 별도)

선택된 옵션

  • [중고] CS1W-EIP21 옴론 이더넷/아이피 유닛
    +0원

관련상품

등록된 상품이 없습니다.

상품 정보

상품 기본설명

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

상품 상세설명

EtherNet/IP Unit Specifications

ItemSpecifications
Model numberCS1W-EIP21
Type100Base-TX (See note.)
Applicable PLCsCS-series PLCs
Unit classificationCS-series CPU Bus Unit
Mounting locationCPU Rack or Expansion Rack
Number of Units that can be mounted8 max. (including Expansion Racks)
CPU Unit
words used		Allocated CIO Area
words (CPU Bus Unit
words)		25 words/Unit (one unit number's words)
These words contain control bits and flags, the target node PLC's operating and error
information, Unit status, communications status, registered/normal target node information,
and FINS/TCP connection status.
Allocated DM Area
words (CPU Bus Unit
words)		100 words/Unit (one unit number's words)
These words contain the IP address display/setting area
User-set areaAny usable data area words
Target node PLC's operating and error information, and registered/normal target node
information
CPU Bus Unit System
Setup		Not used.
Non-volatile memory within
EtherNet/IP Unit (See note.)		The following settings are stored in the EtherNet/IP Unit's non-volatile memory.
Note: Unlike the regular Ethernet Units, the CPU Bus Unit Setup Area in the CPU Unit is not
used for these settings.
1. Unit setup (communications settings for the EtherNet/IP Unit, such as the IP address, DNS
server settings, host name, baud rate, FINS/UDP settings, and FINS/TCP settings)
2. Tag data link settings (device parameters)
Transfer
specifications		Media access methodCSMA/CD
Modulation methodBaseband
Transmission pathsStar form
Baud rate100 Mbit/s (100Base-TX)
Transmission mediaShielded twisted-pair (STP) cable
Categories: 100 Ω at 5, 5e
Transmission distance100 m (distance between hub and node)
Number of cascade
connections		There is no limitation when a switching hub is used.
Current consumption (Unit)410 mA max. at 5 V DC
Weight171 g max.
Dimensions35 × 130 × 101 mm (W × H × D)
Other general specificationsOther specifications conform to the general specifications of the CS-series

Note: If tag data links are being used, use 100Base-TX. Otherwise, 10Base-T can be used, but this is not recommended.

Communications Specifications

ItemSpecifications
CIP
service		Tag data
links
(Cyclic
communi-
cations)		Number of connections256
Packet interval
(refresh cycle)		0.5 to 10,000 ms (in 0.5-ms units)
Can be set independently for each connection.
(Data is refreshed over the network at the preset interval and
does not depend on the number of nodes.)
Maximum allowed
communications
bandwidth per Unit		6,000 to 12,000 pps *1 *2
Number of tag sets256
Tag typesCIO Area, DM Area, EM Area, Holding Area, and Work Area
Number of tags per
connection (= 1 tag set)		8 (7 tags when the tag set contains the PLC status)
Maximum link data size
per node		184,832 words
Maximum data size per
connection		252 words or 722 words *3
Note: Data synchronicity is maintained within each connection.
Number of registrable
tag sets		256
(1 connection = 1 tag set)
Maximum size of 1 tag
set		722 words
(The PLC status uses 1 word when the tag set contains the PLC
status.)
Maximum number of
tags that can be
refreshed per CPU Unit
cycle *4		Output/Transmission (CPU to EtherNet/IP): 19
Input/Reception (EtherNet/IP to CPU): 20 *5
Data that can be
refreshed per CPU Unit
cycle *4		Output/Transmission (CPU to EtherNet/IP): 7,405 words
Input/Reception (EtherNet/IP to CPU): 7,405 words
Changing tag data link
parameters during
operation		Supported *6
Multicast packet filter
function *7		Supported
Explicit
messaging		Class 3 (connected)Number of connections: 128
UCMM (unconnected)Number of clients that can communicate at one time: 32 max.
Number of servers that can communicate at one time: 32 max.
CIP routingCS1W-EIP21, CJ1W-EIP21, CJ2H-CPU6[]-EIP, CJ2M-CPU3[]
FINS serviceFINS/UDPSupported
FINS/TCP16 connections max.
EtherNet/IP conformance testConforms to A5
Ethernet interface10BASE-T or 100BASE-TX
Auto Negotiation or fixed settings

*1. In this case, pps means "packets per second" and indicates the number of packets that can be processed in one
       second.
*2. To use 505 to 1,444 bytes as the data size, the system must support the Large Forward Open standard (an optional
       CIP specification). The CS/CJ-series Units support this standard, but before connecting to nodes of other companies,
       confirm that those devices also support it.
*3. If the maximum data size is exceeded, the data refreshing with the CPU Unit will extend over two or more cycles.
*4. If status layout is selected in the user settings, the maximum number of tags that can be received is 19 tags.
*5. If parameters are changed in the EtherNet/IP Unit, however, the EtherNet/IP Unit will be restarted. When other nodes
       are communicating with the affected node, the communications will temporarily time out and automatically recover
       later.
*6. Because the EtherNet/IP Unit is equipped with an IGMP client, unnecessary multicast packets can be filtered by using
       a switching hub that supports IGMP snooping.
*7. The EtherNet/IP Unit uses the TCP/UDP port numbers shown in the following table.

ServiceProtocolPort numberRemarks
Tag data linksUDP2222Fixed value
Class 3, UCMMTCP/UDP44818
DNSUDP53
FINS/UDP serviceUDP9600Port numbers in the Unit Setup can be changed with
the CX-Programmer.
FINS/TCP serviceTCP9600
FTPTCP20, 21
SNTPUDP123
SNMPUDP161
SNMP trapUDP162

Network Configurator Requirements

The Network Configurator Ver. 3.0 or higher is a software package designed for building, setting, and controlling a multi-vendor EtherNet/IP Network using OMRON's EtherNet/IP. It is included in CX-One. The Network Configurator provides the following functions for building, setting, and controlling EtherNet/IP.

ItemSpecification
Operating environmentCXONE-AL[][]D-V[]
Network
connection
method		CS1/CJ1CJ2
Serial interfaceCPU Unit's Peripheral or RS-232C portCPU Unit's USB or RS-232C port
Ethernet interfaceEtherNet/IP Unit's Ethernet portCPU Unit's Ethernet port
EtherNet/IP Unit's Ethernet port
Location on NetworkA single node address is used (only when directly connected to EtherNet/IP).
Number of Units that can be
connected to Network		A single Network Configurator per Network
(More than one Configurator cannot be used in the same system.)
Main
functions		Network control
functions		The Network configuration can be created and edited regardless of whether the
Network Configurator is online or offline.
The Network configuration can be read from a file or the network.
Configuration
functions		The EDS files used by the Network Configurator can be installed and deleted.
Supported file formatsConfigurator network configuration files (*.ncf)
Configuration files (*.ncf) created using the Network Configurator for EtherNet/IP
(version 2) can be imported by selecting External Data - Import from the File Menu.
