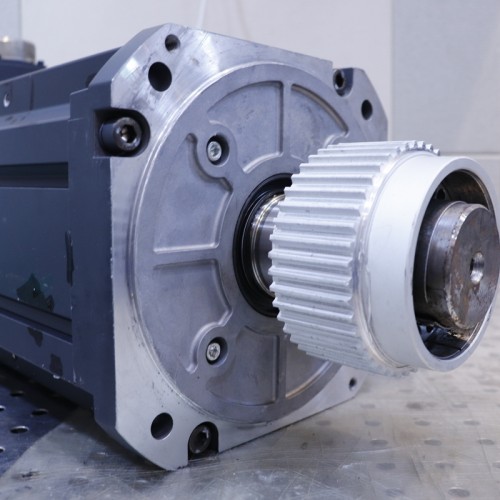

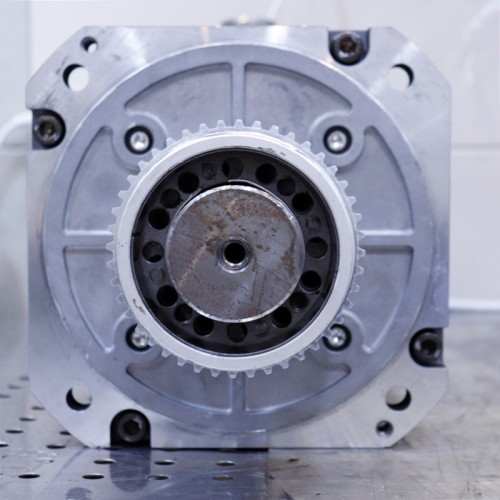

Type | Motor Unit | Square Flange Size A(mm) | 90 |
---|---|---|---|
Rated Output(W) | 15000 | Voltage Specifications | 200V Class |
Power Supply | Single-phase | Reducer | No |
Electromagnetic Brakes | No | Shaft end shape | Standard (straight) |
Rated Rotation Speed(r/min) | 1000 | Motor series | Low inertia/medium-large capacity |
Oil Seals | NA | - | - |

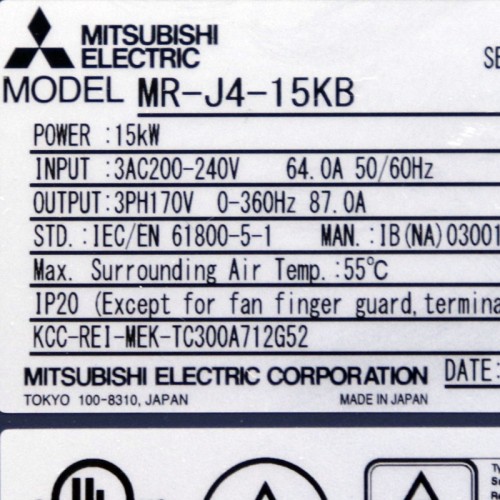

출력 | 정격 전압 | 삼상 AC170V |
정격 전류 [A] | 87.0 | |
주회로 전원입력 | 전원·주파수 | 삼상 AC200~240V, 50/60Hz |
정격 전류 [A] | 64.0 | |
허용 전압 변동 | 삼상 AC170~264V | |
허용 주파수 변동 | ±5% 이내 | |
전원 설비 용량 [kVA] | 10.2절 참조. | |
돌입 전류 [A] | 10.5절 참조. | |
제어회로 전원입력 | 전원·주파수 | 단상 AC200~240V, 50/60Hz |
정격 전류 [A] | 0.3 | |
허용 전압 변동 | 단상 AC170~264V | |
허용 주파수 변동 | ±5% 이내 | |
소비 전력 [W] | 45 | |
돌입 전류 [A] | 20~30 | |
인터페이스용전원 | DC24V±10%(필요 전류용량 : 0.3A(CN8컨넥터 신호를 포함한다) | |
제어방식 | 정현파 PWM제어 전류제어 방식 | |
허용 회생전력 | 서보앰프 회생 저항기(W) | 850(1300) |
다이나믹 브레이크 | 외장 다이나믹 브레이크(옵션)를 조합해 사용해 주십시오. 외장 다이나믹 브레이크를 접속하지 않으면 비상 정지시 등에 서보모터가 급정지하지 않고 프리 런이 되어 기계의 충돌 등 사고의 원인이 됩니다. 장치 구성상, 외장 다이나믹 브레이크를 사용하지 않는 경우는 장치 전체에 안전을 확보해 주십시오 | |
SSCNETⅢ/H 지령 통신 주기 | 0.222ms, 0.444ms, 0.888ms | |
통신기능 | USB : PC 등과의 접속(MR Configurator2 대응) | |
엔코더 출력 펄스 | 대응(ABZ상 펄스) | |
아날로그 모니터 | 2채널 | |
풀 클로즈드 제어 | MR-J4-B(1) | 2선식 통신 방식 |
MR-J4-B(1)-RJ | 2선식/4선식 통신 방식 | |
서보 기능 | 어드밴스트 제진제어Ⅱ, 어댑티브 필터Ⅱ, 로바스트 필터, 오토튜닝, | |
기계단 엔코더 인터페이스 | MR-J4-B(1) | 미쓰비시 고속 시리얼 통신 |
MR-J4-B(1)-RJ | 미쓰비시 고속 시리얼 통신/ABZ상 차동 입력 신호 | |
보호 기능 | 과전류 차단, 회생 과전압 차단, 과부하 차단(전자 서멀), 서보모터 과열 보호,엔코더 이상 보호, 회생 이상 보호, 부족 전압 보호, 순시정전 보호, 과속도 보호,오차 과대 보호, 자극 검출 보호, 리니어 서보 제어 이상 보호 | |
기능 안전 | STO (IEC/EN 61800-5-2 | |
안전 성능 | 제3자 인증 규격 | EN ISO 13849-1 카테고리3 PL d, EN 61508 SIL 2, EN 62061 SIL CL 2, EN 61800-5-2 SIL 2 |
응답 성능 | 8ms 이하(STO 입력 OFF→에너지 차단) | |
테스트 펄스 입력(STO) ( | 테스트 펄스 간격 : 1Hz~25Hz, 테스트 펄스 OFF 시간 : 최대 1ms | |
예상 평균 위험측 고장 시간(MTTFd) | 100년 이상 | |
진단 범위(DC) | 중(90%~99%) | |
위험측 고장의 평균 확율(PFH) | 1.68 ×10-10[1/h] | |
해외 준거 규격 | 본 카탈로그 p.61의 [해외 규격·법령에의 대응]을 참조해 주십시오 | |

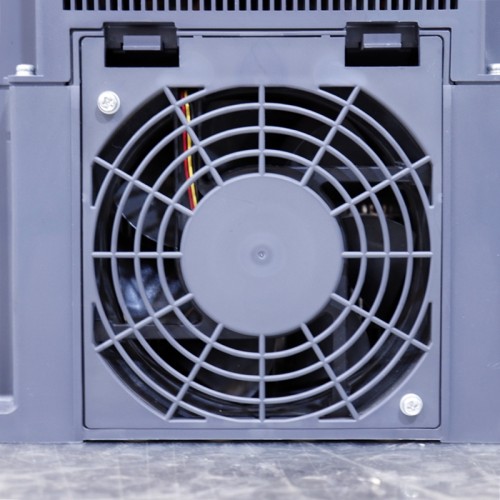

구조(보호등급) | 강제냉각, 개방(IP20) | |
밀착 취부(주2) | 불가능 | |
환경 조건 | 주위온도 | 0℃~55℃(동결이 없을 것), 보존 : -20℃~65℃(동결이 없을 것) |
주위 습도 | 90%RH 이하(결로가 없을 것), 보존 : 90%RH 이하(결로가 없을 것) | |
분위기 | 실내(직사 광선이 닿지 않을 것), 부식성 가스·인화성 가스·오일 미스트·먼지가 없을 것 | |
표고 | 해발 1000m 이하 | |
내진동 | 5.9m/s2, 10Hz~55Hz(X, Y, Z 각 방향) | |
무게(Weight) [Kg] | 13.4 |
