제품 시리즈 | ||
유형 | ||
제품형명 | ||
제품 카테고리 | ||
적용 모터 용량(kW) | ||
출력 | 정격 용량(kVA) | |
정격 전류(A) | ||
과부하 전류 정격 | ||
전압 | ||
회생 제동 토크 | 최대치・허용사용률 | |
전원 | 전압 등급 | |
정격 입력 교류 전압·주파수 | ||
교류 전압 허용 변동 | ||
주파수 허용 변동 | ||
전원 설비 용량(kVA) | ||
보호 구조 (JEM 1030) | ||
냉각 방식 | ||
개략 질량(kg) | ||
제어 사양 | 제어 방식 | |
출력 주파수 범위 | ||
주파수 설정 해상도 | 아날로그 입력 | |
디지털 입력 | ||
주파수 정확도 | 아날로그 입력 | |
디지털 입력 | ||
전압/주파수 특성 | ||
시동 토크 | ||
토크 부스트 | ||
가속·감속 시간 설정 | ||
직류 제동 | ||
스톨 방지 동작 레벨 | ||
토크 제한 레벨 | ||
운전사양 | 운전 기능 | |
주파수 설정 신호 | 아날로그 입력 단자 점수 | |
아날로그 입력 단자 사양 | ||
디지털 입력 | ||
시동 신호 | ||
입력 신호 | 단자 점수(접점 입력) | |
펄스열 입력 | ||
입력 단자 선택 가능 신호 | ||
출력 신호 | 출력 단자(오픈 컬렉터 출력) 점수 | |
출력 단자(릴레이 출력) 점수 | ||
출력 단자 선택 가능 신호 | ||
출력 단자 선택 가능 신호(옵션 장착 시) | ||
표시계용 출력 단자 점수 | ||
표시계용 출력 단자 사양 | ||
펄스열 출력 | ||
표시계용 출력 단자 선택 가능 신호 | ||
표시 | 조작 패널 | 운전상태 |
이상 내용 | ||
보호·경보 기능 | ||
환경 | 주변 온도 | |
주변 습도 | ||
저장 온도 | ||
분위기 | ||
고도·진동 | ||
통신 |
FREQROL-E700 |

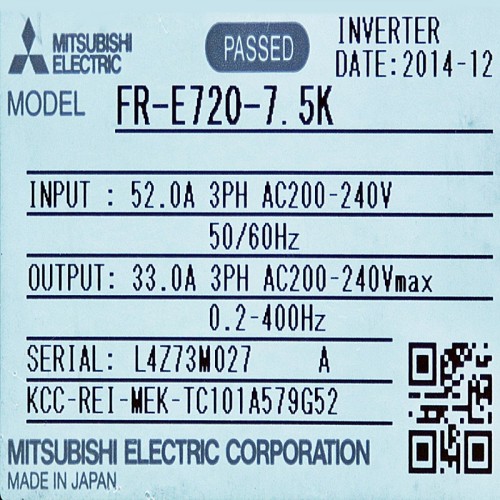

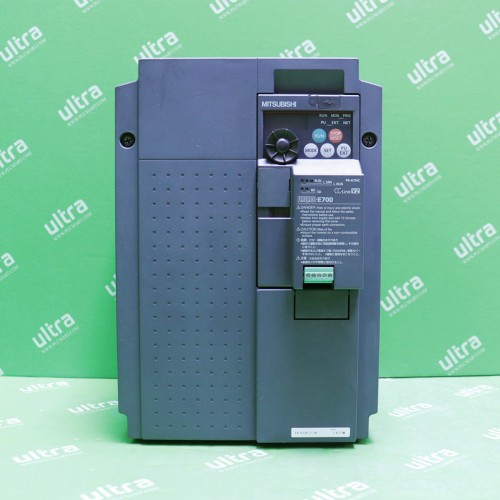

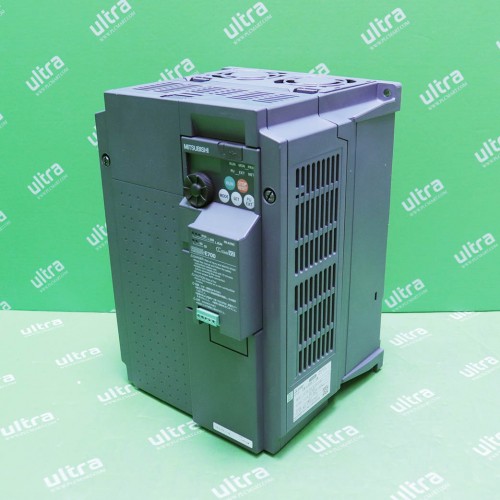

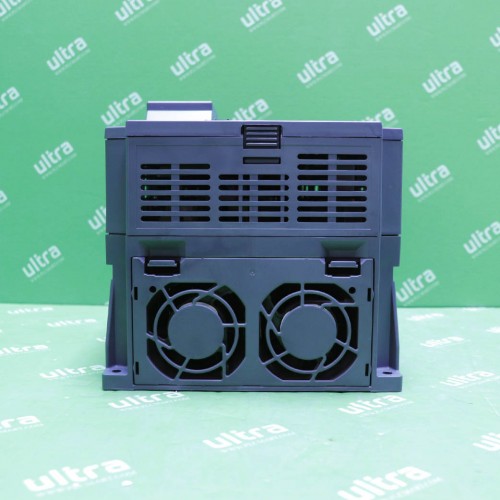

간단・파워풀 소형 인버터 FREQROL-E700 시리즈 3상 200V |
FREQROL-E700 |
7.5kW |
13.1 |
33 |
150% 60s, 200% 3s (반한시 특성) |
3상 200~240V |
- |
삼상 200V 클래스 |
3상 200~240V 50Hz/60Hz |
170~264V 50Hz/60Hz |
±5% |
17 |
폐쇄형(IP20), 전폐쇄 구조 시리즈는 IP40입니다. |
강제풍냉 |
4.3 |
Soft-PWM 제어/고 캐리어 주파수 PWM 제어(V/F 제어, 어드밴스드 자속 벡터 제어, 범용 자속 벡터 제어, 최적 여자 제어를 선택 가능) |
0.2~400Hz |
0.06Hz/60Hz(단자 2, 4:0~10V/10bit), 0.12Hz/60Hz(단자 2, 4:0~5V/9bit), 0.06Hz/60Hz(단자 4:4~20mA/10bit) |
0.01Hz |
최대 출력 주파수의 ±0.5% 이내(25℃±10℃) |
설정 출력 주파수의 0.01% 이내 |
기저 주파수 0~400Hz 임의 설정 가능, 정 토크·저감 토크 패턴 선택 가능 |
200% 이상(0.5Hz시)・・・어드밴스드 자속 벡터 제어를 설정한 경우(3.7K 이하) |
수동 토크 부스트 |
0.01~360s, 0.1~3600s(가속·감속 개별 설정 가능), 직선 또는 S자 가감속 모드 선택 가능 |
동작 주파수(0~120Hz), 동작 시간(0~10s), 동작 전압(0~30%) 가변 |
동작 전류 레벨 설정 가능(0~200% 가변), 유무의 선택 가능 |
0~200% |
상하한 주파수 설정, 주파수 점프 운전, 외부 서멀 입력 선택, 순정정 재시동 운전, 정회전·역전 방지, 원격 설정, 브레이크 시퀀스, 제2 기능, 다단속 운전, 정지 제어, 드루프 제어, 회생 회피, 미끄럼 보정, 운전 모드 선택, 오프라인 오토 튜닝 기능, PID 제어, 컴퓨터 링크 운전 (RS-485) |
2점 |
단자 2:0~10V, 0~5V 선택 가능 단자 4:0~10V, 0~5V, 4~20mA 선택 가능 |
조작 패널, 파라미터 유닛으로 입력 |
정회전・역회전 개별, 시동 신호 자기 유지 입력(3 와이어 입력) 선택 가능 |
7점 |
없음 |
다단 속도 선택, 원격 설정, 멈춤 선택, 제2 기능 선택, 단자 4 입력 선택, JOG 운전 선택, PID 제어 유효 단자, 브레이크 개방 완료 신호, 외부 서멀 입력, PU-외부 운전 전환, V/F 전환, 출력 정지, 시동 자기 유지 선택, 정회전, 역전 지령, 인버터 리셋, PU-NET 운전 전환, 외부-NET 운전 전환, 지령권 전환, 인버터 운전 허가 신호, PU 운전 외부 인터록에서 선택 |
2점 |
1점 |
인버터 운전 중, 주파수 도달, 과부하 경보, 출력 주파수 검출, 회생 브레이크 프리 알람, 전자 서멀 프리 알람, 인버터 운전 준비 완료, 출력 전류 검출, 제로 전류 검출, PID 하한 리미트, PID 상한 리미트, PID 정전 역전 출력, 브레이크 개방 요구, 팬 고장, FIN 과열 프리 알람, 정전 감속 중, PID 제어 동작 중, 재시도 중, 수명 경보, 전류 평균치 모니터, 원격 출력, 경고장 출력, 이상 출력, 이상 출력 3, 유지 보수 타이머 알람에서 선택 |
본체와 같은 신호를 출력 |
1점 |
FM: 최대 2.4kHz |
없음 |
출력 주파수, 모터 전류(정상), 출력 전압, 주파수 설정값, 모터 토크, 컨버터 출력 전압, 회생 브레이크 사용률, 전자 서멀 부하율, 출력 전류 피크값, 컨버터 출력 전압 피크값, 기준 전압 출력, 모터 부하 비율, PID 목표값, PID 측정값, 출력 전력 중에서 선택. 펄스열 출력 |
출력 주파수, 모터 전류(정상), 출력 전압, 주파수 설정값, 적산 통전 시간, 가동 시간, 모터 토크, 컨버터 출력 전압, 회생 브레이크 사용률, 전자 서멀 부하율, 출력 전류 피크값, 컨버터 출력 전압 피크 값, 모터 부하율, PID 목표값, PID 측정값, PID 편차, 인버터 입출력 단자 모니터, 입출력 단자 옵션 모니터, 출력 전력, 적산 전력, 모터 서멀 부하율, 인버터 서멀 부하율에서 선택 가능 |
보호 기능의 동작시에 이상 내용을 표시, 이상 내용 8회분을 기억(보호 기능 동작 직전의 출력 전압·전류·주파수·적산 통전 시간) |
<보호 기능> 가속 중 과전류, 정속 중 과전류, 감속 중 과전류, 가속 중 과전압, 정속 중 과전압, 감속 중 과전압, 인버터 보호 서멀 동작, 모터 보호 서멀 동작, 핀 과열, 입력 결상, 기동시 출력측 지락 과전류, 출력 단락, 출력 결상, 외부 서멀 동작, 옵션 이상, 파라미터 에러, PU 누락 발생, 리트라이 횟수 오버, CPU 이상, 브레이크 트랜지스터 이상, 돌입 저항 과열, 통신 이상, 아날로그 입력 이상 , USB 통신 이상, 브레이크 시퀀스 에러 4~7 |
-10℃~+50℃(동결이 없는 것) (전 폐쇄 구조 사양일 때는-10℃~+40℃) |
90%RH 이하(결로가 없는 것) |
-20℃~+65℃ |
실내(부식성 가스·인화성 가스·오일 미스트·간섭이 없는 것) |
해발 1000m 이하 · 5.9m/s 2 이하 |

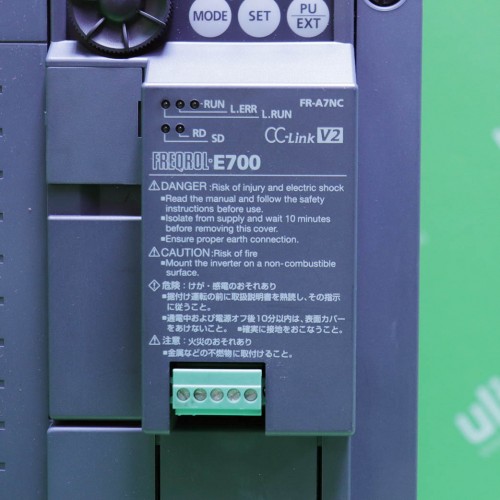

RS-485, CC-Link, LONWorks, DeviceNet, PROFIBUS-DPV0, Modbus RTU |
