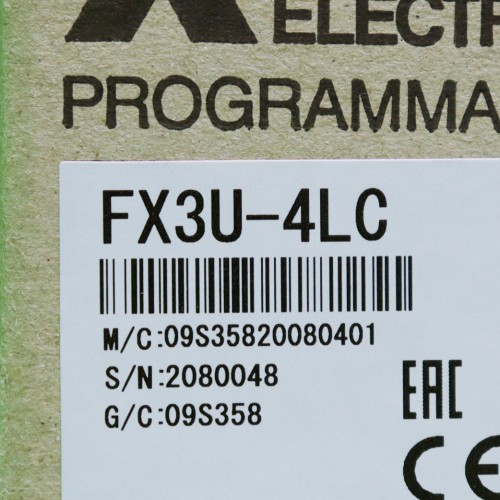

| 제품형명 | FX3U-4LC | FX3U-4LC  | ||
|---|---|---|---|---|
| 적용 시퀀서 | FX5U, FX5UC, FX3U(V2.20 이상), FX3UC(V2.20 이상) ＜FX5U, FX5UC CPU 유니트에의 접속에 대하여 ＞ 필요합니다. 시스템 구성에 따라 둘 중 하나를 선택하십시오. <커넥터 타입 시퀀서에의 접속에 대해서> FX3UC에의 접속은 FX2NC-CNV-IF 또는 FX3UC-1PS-5V가 필요합니다. | |||
| 입출력 점유 점수 | 8점(입력, 출력 어느 쪽으로 카운트해도 좋다) | |||
| 질량 | 약 0.4kg | |||
| 온도 센서・온조 | 입력 점수 | 4점 | ||
| 입력 유형 | 열전대 | K, J, R, S, E, T, B, N (JIS C 1602-1995), PLII, W5Re/W26Re, U, L | ||
| 측온 저항체 | 3선식 Pt100 JIS C 1604-1997(신JIS) 3선식 JPt100 JIS C 1604-1981(구 JIS) 2선식/3선식 Pt1000 JIS C 1604-1997 | |||
| 저전압 입력 | DC0~10mV, DC0~100mV 채널마다 선택할 수 있습니다. | |||
| 분해능 | 0.1℃(0.1°F), 1℃(1°F), 0.5μV 또는 5.0μV 사용하는 센서의 입력 범위에 따라 다릅니다. | |||
| 측정 정확도 | 주위 온도 25℃±5℃：K형 열전대 입력 범위 500℃ 이상의 경우, ±(표시값의 0.3%)±1digit 주위 온도 0～55℃：K형 열전대 입력 범위 500℃ 이상의 경우 ,±(표시값의 0.7%)±1digit 측정 정밀도는 입력의 종류, 입력 범위에 따라 사양이 다릅니다. | |||
| 냉접점 온도 보상 오차 | ±1℃ 이내(주위 온도 0~55℃) 단, 입력값이 -150~-100℃의 경우 ±2.0℃ 이내 -200~-150℃의 경우 ±3.0℃ 이내 | |||
| 샘플링 주기 | 250ms/4ch | |||
| 외부 저항의 영향 | 약 0.125μV/Ω (열전대 입력 시) | |||
| 입력 도선 저항의 영향 | 3선식 | 풀 스케일에 대해 약 0.03%/Ω, 1선당 10Ω 이하 (측온 저항체 입력 시) | ||
| 2선식 | 풀 스케일에 대해 약 0.04%/Ω, 1선당 7.5Ω 이하 (측온 저항체 입력 시) | |||
| 입력 임피던스 | 1MΩ 이상 | |||
| 센서 전류 | 약 0.25mA (측온 저항체 입력시) | |||
| 입력 단선시/단락시의 동작 | 업 스케일 / 다운 스케일 (측온 저항체 입력시) | |||
| 전류 검출기 (CT) 입력 (입력 점수) | 4점 | |||
| 전류 검출기 (CT) 입력 (측정 정밀도) | 입력 값의 ± 5 % 또는 ± 2A 중 큰 값 (전류 검출기의 정확도 제외) | |||
| 전류 검출기 (CT) 입력 (전류 검출기) | CTL-12-S36-8, CTL-12-S56-10, CTL-6-PH (주식회사 유 아르 디 제조) | |||
| 전류 검출기 (CT) 입력 (히터 전류 측정치) | CTL-12-S36-8 사용시：0.0～100.0A CTL-12-S56-10 사용시：0.0～100.0A CTL-6-PH 사용시：0.0～30.0A | |||
| 전류 검출기 (CT) 입력 (샘플주기) | 0.5초 | |||
| 제어 연산주기 | 250ms/4ch | |||
| 제어 방식 | 2위치 제어, 표준 PID 제어, 가열 냉각 PID 제어, 캐스케이드 제어 | |||
| 측정 온도 범위 | K | -200~1300℃/-100~2400°F | ||
| J | -200~1200℃/-100~2100°F | |||
| T | -200~400℃/-300~700°F | |||
| S | 0~1700℃/0~3200°F | |||
| R | 0~1700℃/0~3200°F | |||
| E | -200~1000℃/0~1800°F | |||
| B | 0~1800℃/0~3000°F | |||
| N | 0~1300℃/0~2300°F | |||
| PLII | 0~1200℃/0~2300°F | |||
| U | -200~600℃/-300~700°F | |||
| L | 0~900℃/0~1600°F | |||
| W5Re/W26Re | 0~2300℃/0~3000°F | |||
| 저전압 입력 | DC0~10mV, DC0~100mV | |||
| Pt100(3선식) | -200~600℃/-300~1100°F | |||
| JPt100(3선식) | -200~500℃/-300~900°F | |||
| Pt1000(2선식/3선식) | -200.0~650.0℃/-328~1184°F | |||
| 히터 단선 감지 | 버퍼 메모리로 경보를 검출(0.0~100.0A의 범위에서 가변) | |||
| 운전 모드 | 0：미사용 1：모니터 2：모니터+경보 3：모니터+경보+제어 (버퍼메모리에 의해 선택) | |||
| 자기 진단 기능 | 조정 데이터/입력값 체크, 워치독 타이머에 의한 | |||
| 메모리 | EEPROM 내장(재기록 횟수: 10만회) | |||
| 절연 방식 | · 아날로그 입력부 및 트랜지스터 출력부와 시퀀서 사이는 포토 커플러에 의해 절연 · 아날로그 입력부, 및 트랜지스터 출력부와 전원 사이는 DC/DC 컨버터에 의해 절연 · 각 ch(채널)간은 절연 | |||
| 출력 사양 | ||||
| 출력 점수 | 4점 | |||
| 출력 방식 | NPN 오픈 컬렉터 트랜지스터 출력 | |||
| 정격 부하 전압 | DC5~24V | |||
| 최대 부하 전압 | DC30V 이하 | |||
| 최대 부하 전류 | 100mA | |||
| OFF시 누설전류 | 0.1mA 이하 | |||
| ON시 최대 전압 강하 | 1.5V(100mA 통전시) | |||
| 제어 출력주기 | 0.5~100.0초 | |||
| 전원 사양 | ||||
| 전원 | 인터페이스부 구동 전원 | DC24V +20% -15% 50mA 단자대에 DC24V 전원을 접속하여 공급해 주십시오. | ||
| CPU부 구동 전원 | DC5V 160mA 기본 유닛의 DC5V 전원으로부터 내부 급전합니다. | |||
