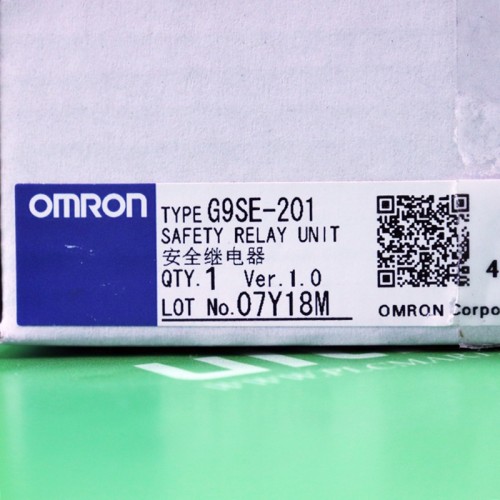

형식 | G9SE-201 | G9SE-401 | G9SE-221-T □ | ||
---|---|---|---|---|---|
동작 시간 (OFF → ON) * 2 | 100ms 이하 * 3 | ||||
응답 시간 (ON → OFF) * 4 | 15ms 이하 | ||||
오프 지연 시간 정확도 | - | ± 10 % | |||
입력 | 입력 전류 | 5mA 이상 | |||
ON 전압 | DC11V 이상 | ||||
OFF 전압 | DC5V 이하 | ||||
OFF 전류 | 1mA 이하 | ||||
최대 배선 길이 | 100m 이하 | ||||
리셋 입력 시간 | 250ms 이상 | ||||
접점 출력 | 접촉 저항 * 5 | 100mΩ 이하 | |||
기계적 내구성 | 500 만회 이상 | ||||
전기적 내구성 | 5 만회 이상 | ||||
유도 성 부하 개폐 성능 (IEC / EN60947-5-1) | AC15 : AC240V 2A DC13 : DC24V 1.5A | ||||
최소 적용 부하 | DC24V 4mA | ||||
조건부 단락 전류 (IEC / EN60947-5-1) | 100A * 6 | ||||
오염도 | 2 | ||||
과전압 카테고리 | Ⅱ (그러나 안전 출력 부는 Ⅲ) | ||||
절연 성능 | 임펄스 내전압 (IEC / EN60947-5-1) | 입출력 간 | 6kV | ||
출력 다른 극 사이 | 6kV (13-14 / 23-24과 33-34 / 43-44 (37-38 / 47-48) 사이 4kV (13-14과 23-24 사이, 33-34과 43-44 (37-38과 47-48) 사이 | ||||
내전압 | 입출력 간 | DC2,200V | |||
출력 다른 극 사이 | AC1,500V | ||||
절연 저항 | 100MΩ 이상 | ||||
진동 * 7 | 10 ~ 55 ~ 10Hz 편 진폭 0.35mm (복 진폭 0.7mm) | ||||
내충격 * 7 | 내구성 | 300m / s 2 | |||
오작동 | 100m / s 2 | ||||
사용 주위 온도 | -10 ~ + 55 ℃ (단, 결빙 및 결로하지 않을 것) | ||||
사용 주위 습도 | 25 ~ 85 % RH | ||||
보호 구조 | IP20 | ||||
질량 | 약 150g | 약 180g |
