제품 시리즈 | ||
유형 | ||
제품형명 | ||
적용 모터 용량(kW) | ||
출력 | 정격 용량(kVA) | |
정격 전류(A) | ||
과부하 전류 정격 | ||
전압 | ||
회생 제동 토크 | 최대치・허용사용률 | |
전원 | 전압 등급 | |
정격 입력 교류 전압·주파수 | ||
교류 전압 허용 변동 | ||
주파수 허용 변동 | ||
전원 설비 용량(kVA) | ||
보호 구조 (JEM 1030) | ||
냉각 방식 | ||
개략 질량(kg) | ||
제어 사양 | 제어 방식 | |
출력 주파수 범위 | ||
주파수 설정 분해능 | 아날로그 입력 | |
디지털 입력 | ||
주파수 정확도 | 아날로그 입력 | |
디지털 입력 | ||
전압/주파수 특성 | ||
시동 토크 | ||
토크 부스트 | ||
가속·감속 시간 설정 | ||
직류 제동 | ||
스톨 방지 동작 레벨 | ||
토크 제한 레벨 | ||
운전사양 | 운전 기능 | |
주파수 설정 신호 | 아날로그 입력 단자 점수 | |
아날로그 입력 단자 사양 | ||
디지털 입력 | ||
시동 신호 | ||
입력 신호 | 단자 점수(접점 입력) | |
펄스열 입력 | ||
입력 단자 선택 가능 신호 | ||
출력 신호 | 출력 단자(오픈 컬렉터 출력) 점수 | |
출력 단자(릴레이 출력) 점수 | ||
출력 단자 선택 가능 신호 | ||
출력 단자 선택 가능 신호(옵션 장착 시) | ||
표시계용 출력 단자 점수 | ||
표시계용 출력 단자 사양 | ||
펄스열 출력 | ||
표시계용 출력 단자 선택 가능 신호 | ||
표시 | 조작 패널 | 운전상태 |
이상 내용 | ||
보호·경보 기능 | ||
환경 | 주변 온도 | |
주변 습도 | ||
저장 온도 | ||
분위기 | ||
고도·진동 | ||
통신 |
FREQROL-A700 |

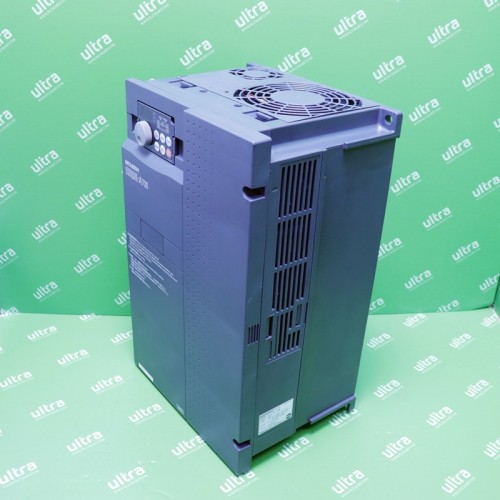

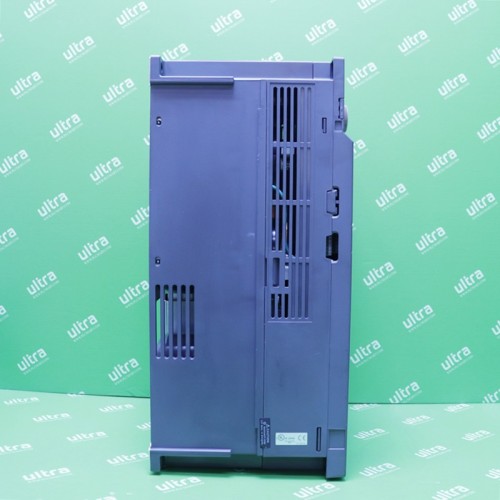

고기능・고성능 인버터 FREQROL-A700 시리즈 3상 200V |
22kW |
34 |
90 |
150% 60s, 200% 3s (반한시 특성) 주위 온도 50℃ |
3상 200~240V |
20% 토크·연속 |
삼상 200V 클래스 |
3상 200~220V 50Hz, 200~240V 60Hz |
170~242V 50Hz, 170~264V 60Hz |
±5% |
41 |
폐쇄형(IP20) |
강제풍냉 |
14 |
Soft-PWM 제어/고반송파 주파수 PWM 제어(V/F 제어, 어드밴스드 자속 벡터 제어, 리얼 센서리스 벡터 제어 선택 가능)/벡터 제어(옵션 FR-A7AP/FR-A7AL 사용 시) |
0.2~400Hz |
0.015Hz/0~60Hz(단자 2, 4:0~10V/12bit), 0.03Hz/0~60Hz(단자 2, 4:0~5V/11bit, 0~20mA/약 11bit, 단자 1:0~± 10V/12bit), 0.06Hz/0~60Hz(단자 1:0~±5V/11bit) |
0.01Hz |
최대 출력 주파수의 ±0.2% 이내(25°C±10°C) |
설정 출력 주파수의 0.01% 이내 |
기저 주파수 0~400Hz 임의 설정 가능 정 토크・저감 토크 패턴, V/F 5점 조정 가능 |
200% 0.3Hz(0.4K~3.7K), 150% 0.3Hz(5.5K 이상)(리얼 센서리스 벡터 제어, 벡터 제어 시) |
수동 토크 부스트 |
0~3600s(가속·감속 개별 설정 가능) 직선, S자 가감속 모드, 백래시 대책 가감속 선택 가능 |
동작 주파수(0~120Hz), 동작 시간(0~10s), 동작 전압(0~30%) 가변 |
동작 전류 레벨 설정 가능(0~220% 가변), 유무의 선택 가능 |
토크 제한값 설정 가능(0~400% 가변) |
상하한 주파수 설정, 주파수 점프 운전, 외부 서멀 입력 선택, 극성 가역 운전, 순정정 재시동 운전, 상용 전환 운전, 정전·역전 방지, 원격 설정, 브레이크 시퀀스, 제2, 3 기능, 다단속 운전, 순간 정지시 운전 계속, 멈춤 제어, 부하 토크 고속 주파수 제어, 드루프 제어, 회생 회피, 미끄럼 보정, 운전 모드 선택, 오프라인 오토 튜닝 기능, 온라인 오토 튜닝 기능, PID 제어, 컴퓨터 링크 운전(RS-485) , 모터 엔드 오리엔트, 기계 엔드 오리엔트, 예비 여자, 노치 필터, 기계 분석기, 쉬운 이득 튜닝, 속도 피드 포워드, 토크 바이어스 |
3점 |
단자 2, 4:0~10V, 0~5V, 4~20mA(0~20mA) 선택 가능, 단자 1: -10~+10V, -5~+5V 선택 가능 |
조작 패널의 M 다이얼, 파라미터 유닛에 의한 입력, BCD 4자리 또는 16bit 바이너리(옵션 FR-A7AX 사용 시) |
정회전·역전개별, 시동신호 자기유지입력(3와이어 입력) 선택 가능 |
12점 |
100kpps |
다단속도선택, 원격설정, 멈춤선택, 제2, 3기능선택, 단자4입력선택, JOG운전선택, 순정정 재시동선택, 뒤틀림, 외부 서멀입력, 인버터 운전허가신호(FR-HC/ FR-CV 접속), FR-HC 접속(순시 정전 검출), PU 운전 외부 인터록 신호, 외부 직류 제동 개시, PID 제어 유효 단자, 브레이크 개방 완료 신호, PU-외부 운전 전환, 적용 부하 선택 정전 역전 부스트, V/F 전환, 부하 토크 고속 주파수, S자 가감속 C 전환, 예비 여자, 출력 정지, 시동 자기 유지 선택, 제어 모드 전환, 토크 제한 선택, 기동시 튜닝 개시 외부 입력, 토크 바이어스 선택 1, 2, P/PI 제어 전환, 정전, 역전 지령, 인버터 리셋, PTC 서미스터 입력, PID 정역 동작 전환, PU-NET 운전 전환, 외부-NET 운전 전환, 지령권 전환, 간이 위치 펄스열 부호, 간이 위치 웅덩이 펄스 클리어, 직류 급전 운전 허가, 직류 급전 운전 해제, 자속 감쇠 출력 차단으로부터 임의의 12종류를 Pr.178~Pr.189(입력 단자 기능 선택)에 의해 선택. |
5점 |
2점 |
인버터 운전 중 1, 2, 인버터 운전 중 · 기동 지령 ON, 주파수 도달, 순간 정전 · 부족 전압, 과부하 경보, 제 1, 2, 3 출력 주파수(속도) 검출, 회생 브레이크 프리 알람, 전자 서멀 프리 알람 , PU 운전 모드, 인버터 운전 준비 완료 1, 2, 출력 전류 검출, 제로 전류 검출, PID 하한, 상한 리미트, PID 정전 역전 출력, 상용 전환 MC1, 2, 3, 오리엔트 완료, 오리엔트 미스, 브레이크 개방 요구 , 팬 고장 출력, 핀 과열 프리 알람, 정전 감속 중, PID 제어 동작 중, 재시도 중, PID 출력 중단 중, 준비 완료, 수명 경보, 절전 평균치 갱신 타이밍, 전류 평균치 모니터, 이상 출력 1, 2 , 3(전원 차단 신호), 메인터넌스 타이머 경보, 리모트 출력, 정회전, 역전중 출력, 저속 출력, 토크 검출, 회생 상태 출력, 기동시 튜닝 완료, 위치결정 완료, 경고장 출력 1, 2로부터 임의의 신호 을 Pr.190~Pr.196(출력 단자 기능 선택)에 의해 선택. 오픈 콜렉터 출력(5점), 릴레이 출력(2점), 인버터의 알람 코드를 오픈 콜렉터보다(4bit) 출력 가능. |
상기에 더하여 제어 회로 콘덴서 수명, 주회로 콘덴서 수명, 냉각 팬 수명, 돌입 전류 억제 회로 수명으로부터 임의의 신호를 Pr.313~Pr.319(증설 출력 단자 기능 선택)에 의해 선택. (FR-A7AR의 증설 단자에는 정논리만 설정 가능) |
2점 |
FM:최대 2.4kHz、AM:0~10V |
최대 50kpps |
출력 주파수, 모터 전류(정상 또는 피크값), 출력 전압, 주파수 설정값, 운전 속도, 모터 토크, 컨버터 출력 전압(정상 또는 피크값), 전자 서멀 부하율, 입력 전력, 출력 전력, 로드 미터, 모터 여자 전류, 기준 전압 출력, 모터 부하율, 절전 효과, 회생 브레이크 사용률, PID 목표치, PID 측정치, 모터 출력, 토크 지령, 토크 전류 지령, 토크 모니터를 Pr.54 FM 단자 기능 선택(펄스열 출력), Pr.158 AM 단자 기능 선택(아날로그 출력)에 의해 선택. |
출력 주파수, 모터 전류(정상 또는 피크값), 출력 전압, 주파수 설정값, 운전 속도, 모터 토크, 과부하, 컨버터 출력 전압(정상 또는 피크값), 전자 열 부하율, 입력 전력, 출력 전력, 부하 미터, 모터 여자 전류, 적산 통전 시간, 실제 가동 시간, 모터 부하율, 적산 전력, 절전 효과, 절전 적산, 회생 브레이크 사용률, PID 목표치, PID 측정치, PID 편차, 인버터 입출력 단자 모니터 , 입력 단자 옵션 모니터, 출력 단자 옵션 모니터, 옵션 실장 상태(파라미터 유닛만 표시 가능), 단자 할당 상태(파라미터 유닛만 표시 가능), 토크 지령, 토크 전류 지령, 피드백 펄스(옵션(FR-A7AP) 장착) 때만 유효), 모터 출력 |
보호 기능의 동작시에 이상 내용을 표시, 보호 기능 동작 직전의 출력 전압·전류·주파수·적산 통전 시간, 이상 내용 8회분을 기억 |
가속 중 과전류, 정속 중 과전류, 감속 중 과전류, 가속 중 과전압, 정속 중 과전압, 감속 중 과전압, 인버터 보호 서멀 동작, 모터 보호 서멀 동작, 핀 과열, 순간 정전 발생, 부족 전압, 입력 결상, 모터 과부하, 출력측 지락 과전류, 출력 단락, 주회로 소자 과열, 출력 결상, 외부 서멀 동작, PTC 서미스터 동작, 옵션 이상, 파라미터 에러, PU 누락 발생, 리트라이 횟수 오버, CPU 이상, 조작 패널용 전원 단락, DC24V 전원 출력 단락, 출력 전류 검출치 오버, 돌입 저항 과열, 통신 이상(본체), USB 이상, 반전 감속 이상, 아날로그 입력 이상, 팬 고장, 과전류 스톨 방지, 과전압 스톨 방지, 회생 브레이크 프리 알람, 전자 서멀 프리 알람, PU 정지, 유지 보수 타이머 경보, 브레이크 트랜지스터 이상, 파라미터 쓰기 오류, 복사 조작 오류, 조작 패널 잠금, 파라미터 복사 경보, 속도 제한 표시, 엔코더 무 신호, 속도 편차, 과 속도, 위치 오차, 엔코더 위상 오류 |
-10℃~+50℃(동결이 없는 것) |
90%RH 이하(결로가 없는 것) |
-20℃~+65℃ |
실내(부식성 가스·인화성 가스·오일 미스트·간섭이 없는 것) |
해발 1000m 이하 · 5.9m/s 2 이하 |
RS-485,CC-Link,CC-Link IE Field,LONWorks,DeviceNet,PROFIBUS-DPV0,FL-net remote I/O,Modbus RTU,SSCNET Ⅲ |
