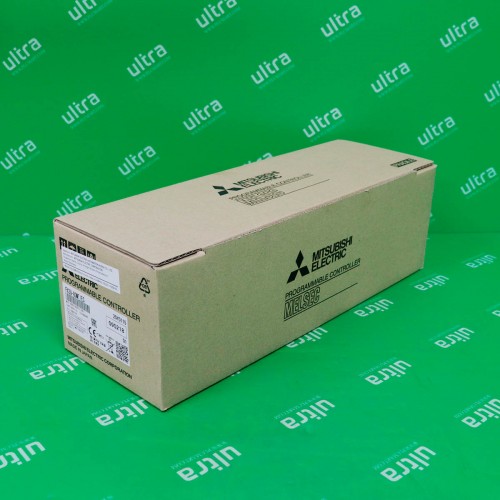

[신품] FX3U-80MT/ES 미쯔비시 PLC 요약정보 및 구매

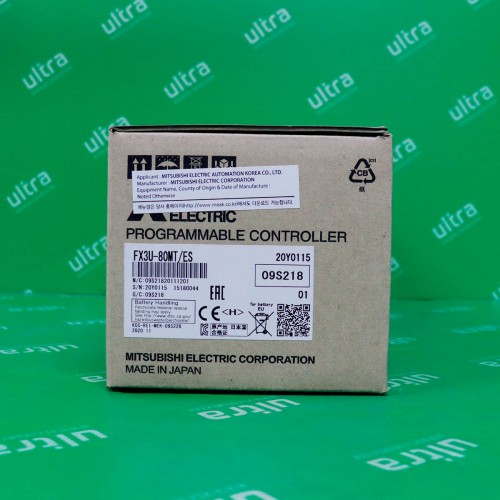

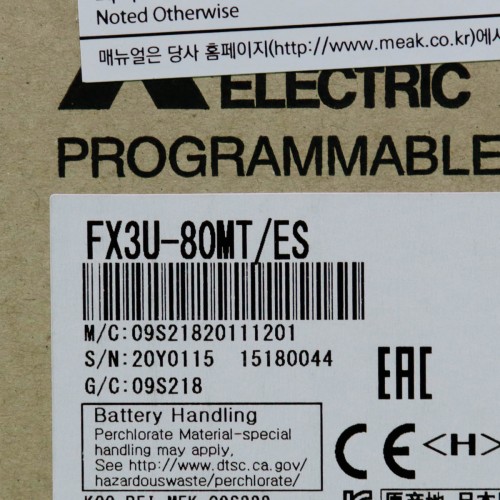

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

리뷰0건

위시리스트(60)

추천하기

제조사	MITSUBISHI
원산지	JAPAN
브랜드	MITUSBISHI
모델	FX3U-80MT/ES
판매가격	610,000원 ( VAT 별도)*
배송비결제

판매가격 610,000원 (* VAT 별도)

상품의 재고가 부족하여 구매할 수 없습니다.

상품 기본설명

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

상품 상세설명

성능 사양

연산 제어 방식
입출력 제어 방식
프로그램 언어
프로그램 메모리	최대 메모리 용량
	내장 메모리 용량·형식
	메모리 카세트(옵션)
	RUN 중 쓰기 기능
	보호 기능
실시간 시계	시계 기능
명령 유형	기본 명령
	응용 명령
연산 처리 속도	기본 명령
	응용 명령
입출력 점수	입력 점수
	출력 점수
	원격 I/O 점수	CC-Link
		AnyWire Bitty
		AnyWireASLINK
		AS-i
	총 점수
장치	입출력 릴레이	입력 릴레이
		출력 릴레이
	보조 릴레이	일반용
		유지용
		유지 (배터리 백업 고정 영역)
		특수용
	상태	이니셜 스테이트
		일반용
		유지용 1
		아난 셰이터 용
		유지용 2
	타이머(온딜레이)	100ms
		100ms (서브 루틴, 인터럽트 루틴 용)
		10ms
		1ms 적산형
		100ms 적산형
		1ms
	카운터	16비트업
		16비트업(킵)
		32비트 업/다운
		32비트 업/다운(킵)
	고속 카운터
	데이터 레지스터(쌍 사용 시 32비트)	16비트 일반용
		16비트 유지용
		16 비트 유지 (파일 레지스터)
		16비트 특수용
		16비트 인덱스용
	확장 레지스터
	확장 파일 레지스터
	포인터	JUMP, CALL 분기용
		입력 인터럽트, 입력 지연 인터럽트
		타이머 인터럽트
		카운터 인터럽트
	중첩
상수	10진수(K)
	16진수(H)
	실수(E)
	문자열(" ")
전원 사양
정격 전압
전압 허용 범위
정격 주파수
허용 순간 정전 시간
전원 퓨즈
돌입 전류
소비 전력
DC24V 서비스 전원
DC5V 내부 공급용 전원
입력 사양
입력 점수
입력 연결 형상
입력 형식
입력 신호 전압
입력 임피던스	X000~X007
	X010 이상
입력 신호 전류	X000~X007
	X010 이상
입력 ON 감도 전류	X000~X007
	X010 이상
입력 OFF 감도 전류
입력 응답 시간
입력 신호 형식
입력 회로 절연
입력 동작 표시
입력 회로 구성
출력 사양
출력 점수
출력 연결 형상
출력 타입/형식
외부 전원
최대 부하	저항 부하
	유도성 부하
최소 부하
개로 누설 전류
ON 전압
응답 시간	OFF→ON
	ON→OFF
회로 절연
출력 동작 표시
출력 회로 구성

스토어드 프로그램 반복 연산 방식(전용 LSI), 인터럽트 기능 있음

일괄 처리 방식(END 명령 실행시), 입출력 리프레시 명령, 펄스 캐치 기능 있음

릴레이 심볼 방식＋스텝 래더 방식(SFC 표현 가능)

64000 단계
코멘트, 파일 레지스터 포함 64000 단계

64000 단계 (소스 정보 저장 가능 Ver.3.00 이상으로 대응) / RAM 메모리 (내장 리튬 배터리로 백업)
배터리 수명 : 약 5 년

[Ver.3.00 이상]
· FX3U-FLROM-1M (2000/4000/8000/16000/32000/64000 스텝 대응 가능 로더 기능 있음, 소스 정보는 전용 영역 1300kbyte)에 저장 가능)
[Ver.2.20]
· FX3U- FLROM-64L (2000/4000/8000/16000/32000/64000 단계 대응 가능 로더 기능)
· FX3U-FLROM-64 (2000/4000/8000/16000/32000/64000 단계 대응 가능 로더 기능 없음)
· FX3U- FLROM-16 (2000/4000/8000/16000 스텝 대응 가능 로더 기능 없음)

예 (시퀀서 RUN 중에 프로그램 변경 가능)

암호 보호 기능 있음 (키워드 기능에 따라)

내장
1980~2079년(윤년 보정 있음) 서기 2자리/4자리 전환 가능, 월차 ±45초(25℃)

[Ver.2.30 이상]
· 시퀀스 명령 29개
· 스텝 래더 명령 2개
[Ver.2.30 미만]
· 시퀀스 명령 27개
· 스텝 래더 명령 2개

219종 498개

0.065μs/명령

0.642μs~수 100μs/명령

(1) 248 점 이하 (증설 병용시) (1) + (2) 합계 : 256 점 이하

(2) 248 점 이하 (증설 병용시) (1) + (2) 합계 : 256 점 이하

(3) 256 점 이하 (FX2N-16CCL-M 사용시는 224 점 이하)
※ CC-Link, AnyWire Bitty, AnyWireASLINK의 리모트 I / O의 합계가 256 점 이하

(3) 128점 이하
※CC-Link, AnyWire Bitty, AnyWireASLINK의 리모트 I/O의 합계가 256점 이하

(3)248점 이하

(1)＋(2)＋(3) 합계：384점 이하(증설 병용 시)

X000～X367 248점(8진 번호) 증설 병용 시

Y000～Y367 248점(8진 번호) 증설 병용시

M0~M499 500점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

M500~M1023 524점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

M1024~M7679 6656점
배터리 백업 고정 영역입니다. 영역 특성을 변경할 수 없습니다.

M8000~M8511 512점

S0~S9 10점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

S10~S499 490점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

S500~S899 400점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

S900~S999 100점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

S1000~S4095 3096점
배터리 백업 고정 영역입니다. 영역 특성을 변경할 수 없습니다.

T0~T191 192점(0.1~3,276.7초)

T192~T199 8점(0.1~3,276.7초)

T200~T245 46점(0.01~327.67초)

T246~T249 4점(0.001~32.767초)
배터리 백업 고정 영역입니다. 영역 특성을 변경할 수 없습니다.

T250~T255 6점(0.1~3,276.7초)
배터리 백업 고정 영역입니다. 영역 특성을 변경할 수 없습니다.

T256~T511 256점(0.001~32.767초)

C0~C99 100점(0~32,767 카운트)
파라미터에 따라 킵/비 킵의 설정을 변경 가능합니다.

C100~C199 100점(0~32,767 카운트)
파라미터에 따라 킵/ 비킵 설정을 변경할 수 있습니다.

C200~C219 20점(-2,147,483,648~+2,147,483,647 카운트)
파라미터에 의해 킵/비킵의 설정을 변경 가능합니다.

C220~C234 15점(-2,147,483,648~+2,147,483,647 카운트)
파라미터에 의해 킵/비킵의 설정을 변경 가능합니다.

[32비트 고속 업/다운(킵)]
C235~C255 중 최대 8점 사용 가능
하드웨어 카운터
　1상: 100kHz, 10kHz
　2상: 50kHz(1체배), 50kHz(4체배)
· 소프트웨어 카운터
　1상: 40kHz
　2상：40kHz(1체배), 10kHz(4체배)
사용되는 조건에 따라 사용할 수 있는 점수나 입력 주파수에 제한이 있습니다.

D0~D199 200점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

D200~D511 312점
파라미터에 따라 유지/비 유지 설정을 변경할 수 있습니다.

D512~D7999 7488점(D1000 이후, 500점 단위로 파일 레지스터로 설정 가능)
배터리 백업 고정 영역입니다. 영역 특성을 변경할 수 없습니다.

D8000~D8511 512점

V0~V7, Z0~Z7 16점

[16비트]
R0~R32767 32768점
배터리 백업 고정 영역입니다. 영역 특성을 변경할 수 없습니다.

[16비트]
ER0~ER32767 32768점
메모리 카세트 장착 시에만 사용 가능합니다.

P0~P4095 4096점(CJ명령, CALL명령용, P63은 END점프용)

I00□～I50□ 6점

I6□□～I8□□ 3점

I010~I060 6점(HSCS 명령용)

[마스터 컨트롤용]
N0~N7 8점(MC 명령용)

16비트: -32,768~+32,767
32비트: -2,147,483,648~+2,147,483,647

16비트: 0~FFFF
32비트: 0~FFFFFFFF

32비트：-1.0×2 ¹²⁸～-1.0×2 ^-126 , 0, 1.0×2 ^-126～1.0×2 ¹²⁸
소수점 표현과 지수 표현이 가능

" "로 둘러싸인 문자로 지정합니다.
명령 상수는 32자까지 사용할 수 있습니다.

AC100~240V

AC85~264V

50/60Hz

10ms 이하의 순간 정전에 대해 동작을 계속합니다.
전원 전압이 AC200V계의 경우는 사용자 프로그램에 의해 10~100ms로 변경할 수 있습니다.

250V 5A

최대 30A 5ms 이하/AC100V, 최대 65A 5ms 이하/AC200V

50W
기본 유닛의 DC24V 서비스 전원이 증설된 입출력 증설 블록이나 특수 증설 유닛/블록에서 최대 소비했을 때의 값입니다.

600mA 이하

500mA 이하
외부에서는 사용할 수 없습니다.
입출력 증설 블록, 특수 증설 블록, 특수 어댑터나 기능 확장 보드에 공급하는 전원 용량입니다.

40점

탈착식 단자대(M3 나사)

싱크/소스

DC24V ±10%

X000～X005：3.9kΩ
X006、X007：3.3kΩ

4.3kΩ

X000～X005：6mA/DC24V
X006、X007：7mA/DC24V

5mA/DC24V

X000～X005：3.5mA 이상
X006、X007：4.5mA 이상

3.5mA 이상

1.5mA 이하

약 10ms
X000~X017(기본 유닛 내장 번호까지)은 디지털 필터를 내장하고 있으며, 응용 명령 또는 D8020에 의해 0~60ms로 1ms 단위로 변경 가능합니다.
0으로 설정하면 다음과 같습니다.
X000～X005：5μs
X006、X007：50μs
X010～X017：200μs

무전압 접점 입력
싱크 입력 시: NPN 오픈 콜렉터 트랜지스터
소스 입력 시: PNP 오픈 콜렉터 트랜지스터

포토 커플러 절연

입력 ON 시 LED 점등

40점

탈착식 단자대(M3 나사)

트랜지스터/싱크 출력

DC5~30V

0.5A 이하/출력 1점당
공통당 총 부하 전류는 아래와 같이 하십시오.
출력 1점/공통: 0.5A 이하
출력 4점/공통: 0.8A 이하
출력 8점/공통: 1.6A 이하

12W/DC24V

－

0.1mA 이하/DC30V

1.5V 이하

Y000~Y002:5μs 이하/10mA 이상(DC5~24V)
Y003 이후:0.2ms 이하/200mA 이상(DC24V)

포토 커플러 절연

포토 커플러 구동시 패널의 LED 점등
