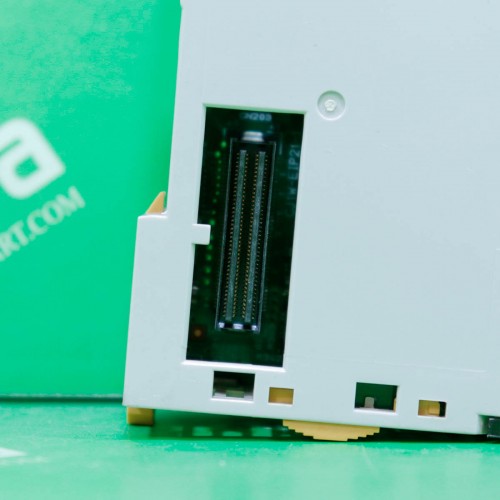

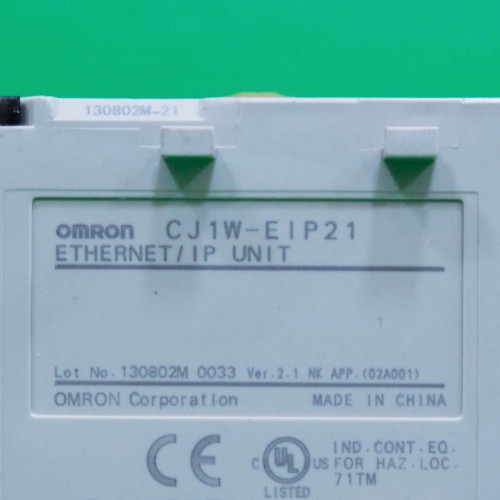

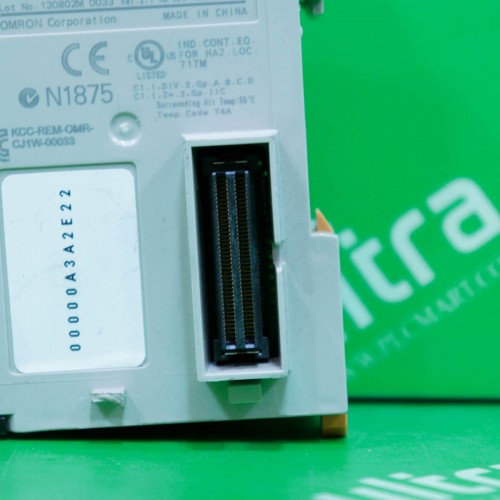

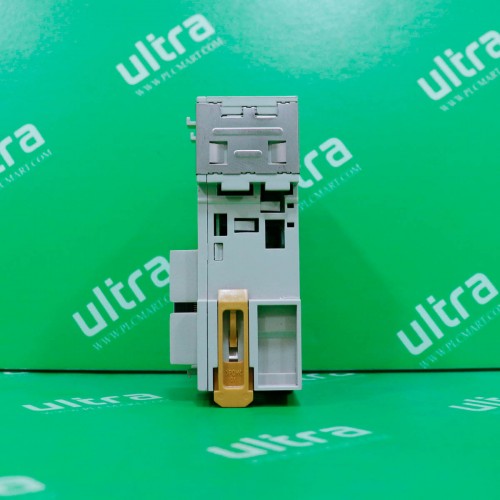

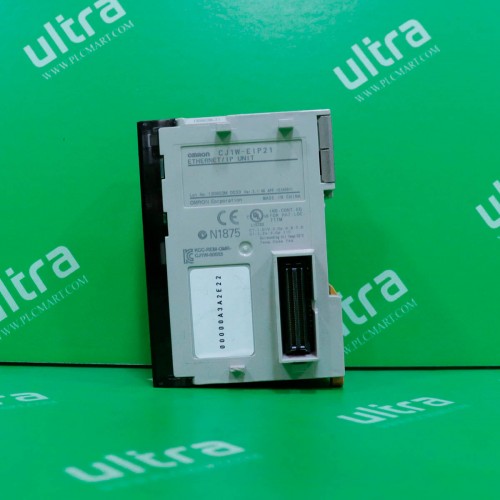

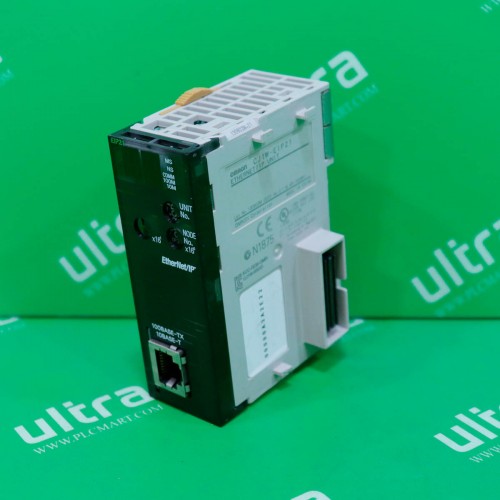

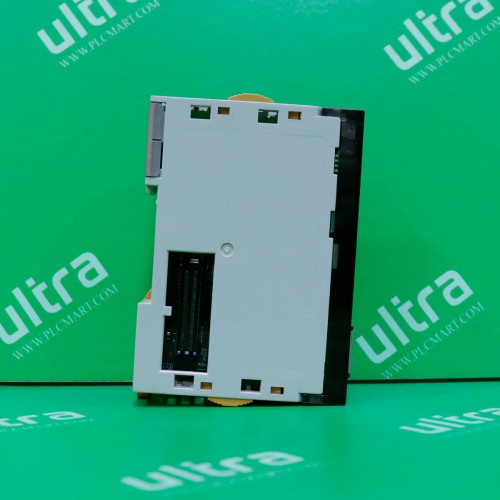

[중고] CJ1W-EIP21 OMRON(옴론) EtherNet/IP 유닛 > OMRON

타입

100 BASE-TX/10 BASE-T (단, 100 BASE-TX 권장)*

대응 CPU

CJ시리즈(CJ1, CJ2), CP1H, NSJ 시리즈

유니트 종류

CPU 고기능 유니트

장착 가능 위치

CPU 장치 또는 증설 장치

장착 가능 대수

CJ시리즈 시스템, NSJ 시리즈 시스템 최대 8대(증설 장치 포함)

주. CJ2H-CPU□□-EIP의 EtherNet/IP유니트 장착은 최대 7대까지

　  CJ2M CPU 유니트의 EtherNet/IP유니트 장착은 최대 2대까지

CP1H 시스템 최대 2대

CPU 유니트의

점유 영역

CPU고기능

유니트

할당 릴레이

영역

25 CH/유니트 (1호기 점유)

소프트 스위치, 대상 노드 PLC 본체 운전/이상 정보, 유니트 Status,

통신 Status, 등록/정상 대상 노드 정보, FINS/TCP 연결 Status

CPU 고기능

유니트

할당 DM영역

100CH/유니트(1호기 점유)

IP주소 표시·설정 영역

사용자 설정 영역

임의의 I/O메모리 영역

타겟 노드 PLC 본체 운전/이상 정보, 등록/정상 타겟 노드 정보

CPU 고기능

유니트 시스템

설정 영역

사용 안 함

EtherNet/IP유니트내의

비휘발성 메모리

EtherNet/IP유니트 내의 불휘발성 메모리에 설정.

CPU 유니트 내의 CPU 고기능 유니트 시스템 설정 영역은 사용하지 않습니다. 이 점이 Ethernet 유니트와 다릅니다.

1) 유니트 설정(EtherNet/IP유니트의 IP주소, DNS 서버, 호스트 이름, 전송 속도,

　　FINS/UDP, FINS/TCP등의 통신 설정)

2) 태그 데이터 링크 설정(장치 파라메터)

전송 사양

매체 액세스 방식

CSMA/CD

변조 방식

전용선 접속 시스템

전송로 형식

스타형

전송 속도

100M비트/s(100 BASE-TX)

전송 매체

트위스트 페어 케이블(실드 부착: STP): 카테고리 5, 5 e이상

전송 거리

100m (스위칭 허브와 노드 간의 거리)

중첩 연결 수

스위칭 허브의 사용에 대해 제한 없음

소비 전류

DC5V 0.41 A이하

질량

94g

외형 치수

31(W)×90(H)×65(D)mm

그 외 일반 사양

CJ시리즈의 일반 사양에 준함.
