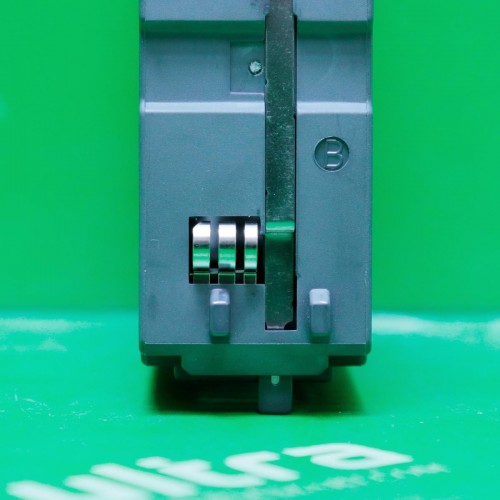

MITSUBISHI Transistor Output Unit
미쯔비시(미쓰비시) 트랜지스터 출력 유닛
QY82P
출력 형식 |
트랜지스터
출력 (소스 타입)
|
|
출력 점수 |
64
점
|
|
정격 부하 전압 |
DC12
~ 24V (+ 20 / -15 %)
|
|
최대 부하 전류 |
0.1A
/ 1 점, 2A / 1 커먼
|
|
최대 돌입 전류 |
0.7A
10ms 이하
|
|
OFF시 누설 전류 |
0.1mA
이하
|
|
ON시 최대 전압 강하 |
DC0.1V
(TYP.) 0.1A, DC0.2V (MAX) 0.1A
|
|
출력 응답 시간 | OFF → ON |
1ms
이하
|
ON → OFF |
1ms
이하 (정격 부하, 저항 부하)
|
|
서지 킬러 |
제너
다이오드
|
|
퓨즈 |
없음
|
|
보호 기능 | 과열 보호 기능 |
2
점 단위로 동작
|
과부하 보호 기능 |
과전류검출, 과부하보호시제한전류 : 1 ~
3A / 1 점 1 점단위로동작 |
|
외부 공급 전원 | 전압 |
DC12
~ 24V (+ 20 / -15 %) (리플 율 5 % 이내)
|
전류 |
40mA
(DC24V) / 1 커먼
|
|
출력 커먼 방식 |
32
점 1 커먼
|
|
절연 방식 |
포토
커플러 절연
|
|
절연 내압 |
AC560Vrms
/ 3 사이클 (표고 2000m)
|
|
절연 저항 |
절연
저항계로 10MΩ 이상
|
|
보호 등급 |
IP2X
|
|
동작 표시 |
ON
표시 (LED) SW에따르면 32 점전환표시 |
|
외부 배선 연결 방식 | 적합 커넥터 |
40
핀 커넥터 × 2
|
A6CON1,
A6CON2, A6CON3, A6CON4 (별매)
|
||
입출력 점유 점수 |
64
점 (I / O 할당 : 출력 64 점)
|
|
DC5V 내부 소비 전류 |
160mA
(TYP. 전점 ON)
|
품명 | 상품페이지 참고 |
---|---|
모델명 | 상품페이지 참고 |
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상품페이지 참고 |
제조국 또는 원산지 | 상품페이지 참고 |
제조자 | 상품페이지 참고 |
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 상품페이지 참고 |
