[중고] HC-UFS73 미쯔비시 AC 서보 모터 > MITSUBISHI

이전상품 [중고] HC-UFS73B 미쯔비시 AC 서보 모터 다음 상품 [미사용] HC-KFS053BG1 미쯔비시 AC 서보 모터

[중고] HC-UFS73 미쯔비시 AC 서보 모터 요약정보 및 구매

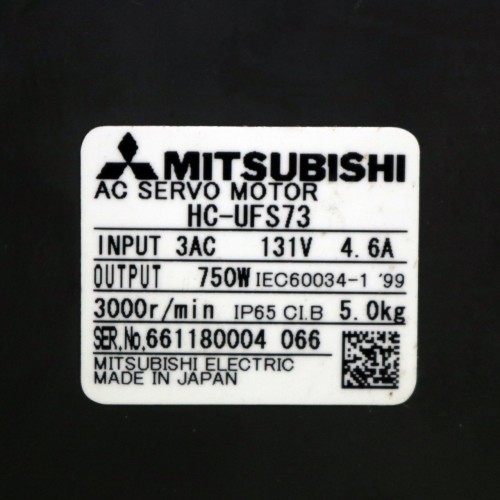

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

리뷰0건

위시리스트(61)

추천하기

상품 선택옵션 0 개, 추가옵션 0 개

제조사	MITSUBISHI
원산지	JAPAN
브랜드	MITUSBISHI
판매가격	250,000원 ( VAT 별도)*
배송비결제

판매가격 250,000원 (* VAT 별도)

선택된 옵션

[중고] HC-UFS73 미쯔비시 AC 서보 모터

수량 +0원

상품 기본설명

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

상품 상세설명

● 성능,특성

서보모터시리즈			HC-UFS 시리즈(플래트형.소용량)
형명 사양	서보모터형명 HC-UFS		HC-UFS73
	서보앰프형명(주9) MR-J2S-		MR-J2S-70A MR-J2S-70B MR-J2S-70CP
서보 모터	전원설비용량(주2) (kVA)		1.3
	연속특성	정격출력용량 (W)	750
		정격토크 (N·m)	2.4
	최대토크 (N·m)		7.2
	정격회전속도 (r/min)		3,000
	최대회전속도 (r/min)		4,500
	순시허용회전속도 (r/min)		5,175
	연속정격토크시의파워레이트(kW/s)		9.76
	정격전류 (A)		4.3
	최대전류 (A)		12.9
	회생브레이크빈도(회/분)(주3, 4)		41
	( 관성모멘트)는B 부착		5.90（6.10)
	권장부하관성모멘트비( 주6)		서보모터 관성 모멘트의 15배 이하 (주5)
	속도·위치검출기J (×10-4kg·m2)		앱솔루트·인크리멘털 공용 17비트 엔코더 (서보모터 1회전당 분해능 : 131072p/rev)
	장 비 품
	구 조		전폐·자연냉각(보호방식 IP55)(주1, 7)
	환경	주 위 온 도	0∼40℃(동결하지 않을 것), 보존 : -15∼70℃(동결하지 않을 것)
		주 위 습 도	80%RH이하(결로가 없을 것), 보존: 90%RH이하(결로가 없을 것)
		분 위 기	실내(직사광선이 닿지 않을 것), 부식성 가스·인화성가스·오일미스트·먼지가 없는곳
	질량(kg) ( )는 BRAKE 부착		5.0（6.2)

주) 1. 물이나 기름이 닿는 기계현장 등에서 사용할 경우는 특수 사양도 있으니 문의바랍니다.
2. 전원 설비용량은 전원 임피던스에 따라 바뀝니다.
3. 회생 브레이크 빈도는 모터가 1대일때 정격회전 속도에서 감속정지할 경우 허용 빈도를 나타냅니다. 단,부하를 주는 경우 표의 값 1/(m+1)이 됩니다.(m=부하관성 모멘트/모터 관성 모멘트).
또는 정격 회전속도를 초과할 경우, 회생 브레이크 빈도는 (운전속도/정격속도)의 2승에 반비례합니다.
운전 회전속도가 빈번하게 변하는 경우, 상하로 구동되는 상시 회생상태가 되는 경우는 운전시의 회생 발열량(W)를 구하여 허용값을 넘지 않도록 하십시오.
각 시스템에 의해 최적의 회생 저항기가 다르므로, 용량 선정 소프트웨어(당사 홈페이지에서 무상으로 다운로드 받을 수 있습니다.)를 사용하고, 최적의 회생 저항기를 선정하십시오.
회생저항 허용 회생전력에 대해서는 본 카다로그의「옵션●회생옵션」을 참조하십시오.
당사 홈 페이지 : http://www.famotech.co.kr
4. 600W 이하의 서보앰프의 회생 브레이크 빈도는 서보앰프 내의 전해콘덴서에 충전하는 에너지의 비율이 커지므로 전원 전압의 영향을 받아 변동할 경우가 있습니다.
5. 실효토크가 정격토크 범위 내라면 회생 빈도에 제약은 없습니다. 단, 권장 부하관성 모멘트 비율은 15배 이하입니다.
6. 서보모터 자신의 관성 모멘트에 대한 부하 관성 모멘트의 비율입니다. 부하 관성 모멘트 비율이 권장값을 초과할 경우는 상담바랍니다.
7. 축 관통부 및 케이블 선단의 컨넥터부는 제외합니다. 단, 감속기 부착의 경우 감속기 부분은 IP44 상당이 됩니다.
8. 진동방향은 다음과 같습니다. 수치는 최대값을 나타내는 부분(통상 반부하측 bracket)의 값입니다.
모터 정지시는 베어링에 플래팅이 발생하기 쉬우므로 진동을 허용값의 절반 정도로 억제하십시오.
9. MR-J2S-□CP(1)-S084에 대해서도 대응하고 있습니다. 대응 모터는 MR-J2S-□CP(1)과 동일합니다.

● 전자 브레이크 사양

적 용 모 터 형 명		HC-UFS73B	비 고
형 식		스프링 제동식 안전브레이크
정 격 전 압		DC24V 0~-10%
정마찰토크(N·m)		2.4
소비전력(W)at 20℃		10
허용제동작업량	(J )/회	64
허용제동작업량	(J )/Hr	640
브 레 이 크 수 명 (1제동당 제동량)(주1)		2만회 (32J)

주) 1. 브레이크 캡은 조정할 수 없으므로 제동에 따라 재조정이 필요할 때까지의 기간을 브레이크 수명으로 하고 있습니다.
2. 전자 브레이크는 안전유지용입니다. 제동용도로는 사용할 수 없습니다.
