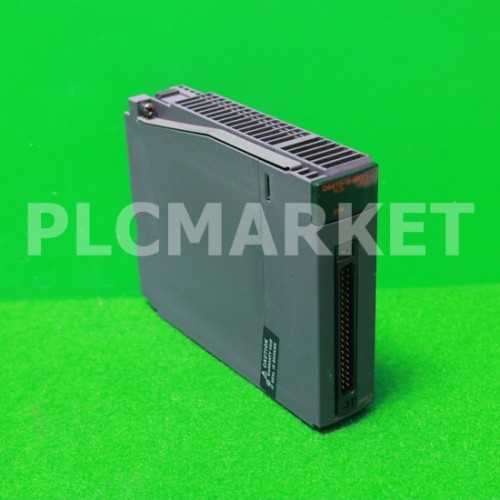

8채널 열전대(JIS C1602-1995,IEC60584-1(1995),IEC60584-2(1982))
변환 속도:640ms/8채널

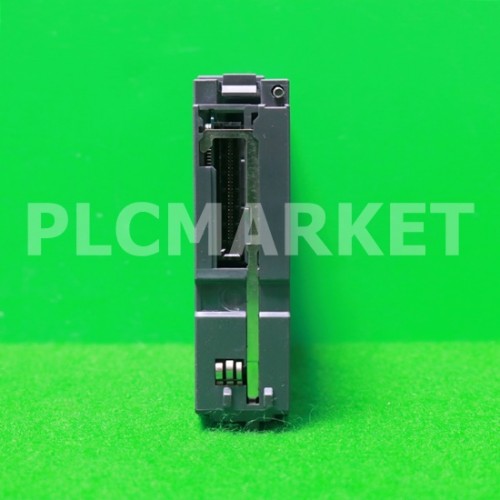

40핀 커넥터
채널 간 절연
단선 검출 기능
아날로그 입력 점수 | ||
채널 수 | ||
디지털 출력 | 온도 측정 | |
스케일링 값 | ||
열전대 표준 규격 | ||
분해능 | ||
정밀도 | 열전대 종류 | 측정 온도 범위 |
B | 0 ~ 600 ℃ | |
600 ~ 800 ℃ | ||
800 ~ 1700 ℃ | ||
1700 ~ 1820 ℃ | ||
R | -50 ~ 0 ℃ | |
0 ~ 300 ℃ | ||
300 ~ 1600 ℃ | ||
1600 ~ 1760 ℃ | ||
S | -50 ~ 0 ℃ | |
0 ~ 300 ℃ | ||
300 ~ 1600 ℃ | ||
1600 ~ 1760 ℃ | ||
K | -270 ~ -200 ℃ | |
-200 ~ 0 ℃ | ||
0 ~ 1200 ℃ | ||
1200 ~ 1370 ℃ | ||
E | -270 ~ -200 ℃ | |
-200 ~ 0 ℃ | ||
0 ~ 900 ℃ | ||
900 ~ 1000 ℃ | ||
J | -210 ~ -40 ℃ | |
-40 ~ 750 ℃ | ||
750 ~ 1200 ℃ | ||
T | -270 ~ -200 ℃ | |
-200 ~ 0 ℃ | ||
0 ~ 350 ℃ | ||
350 ~ 400 ℃ | ||
N | -270 ~ -200 ℃ | |
-200 ~ 0 ℃ | ||
0 ~ 1250 ℃ | ||
1250 ~ 1300 ℃ | ||
샘플링주기 | ||
변환 속도 | ||
단선 검출 | ||
절연 방식 | ||
절연 내압 | ||
절연 저항 | ||
외부 배선 연결 방식 | ||
적합 커넥터 | ||
입출력 점유 점수 | ||
DC5V 내부 소비 전류 | ||
외형 치수 | 높이 (H) | |
폭 (W) | ||
깊이 (D) | ||
질량 | ||
정밀도 | 냉 접점 보상 정밀도 |
8 점 (8 채널 + 냉 접점 보상 채널) |
8 채널 |
16 비트 부호있는 바이너리 (-2700 ~ 18200) |
16 비트 부호있는 바이너리 |
JIS C1602-1995, IEC60584-1 (1995), IEC60584-2 (1982) |
B, R, S, N : 0.3 ℃ K, E, J, T : 0.1 ℃ |
정밀도 (℃) = (변환 정밀도) + (온도 특성) × (사용 주위 온도 변화) + (냉 접점 보상 정밀도) 변환 정밀도 : 사용 주위 온도 25 ± 5 ℃ 온도 특성 : 사용 주위 온도 변화 1 ℃ 당 사용 주위 온도 변화 : 사용 주위 온도가 25 ± 5 ℃의 범위에서 벗어난 값 |
- |
변환 정밀도 : ± 3.0 ℃ 온도 특성 : ± 0.4 ℃ 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 13.0 ℃ |
변환 정밀도 : ± 2.5 ℃ 온도 특성 : ± 0.4 ℃ 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 12.5 ℃ |
- |
- |
변환 정밀도 : ± 2.5 ℃ 온도 특성 : ± 0.4 ℃ 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 12.5 ℃ |
변환 정밀도 : ± 2.0 ℃ 온도 특성 : ± 0.3 ℃ 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 9.5 ℃ |
- |
- |
변환 정밀도 : ± 2.5 ℃ 온도 특성 : ± 0.4 ℃ 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 12.5 ℃ |
변환 정밀도 : ± 2.0 ℃ 온도 특성 : ± 0.3 ℃ 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 9.5 ℃ |
- |
- |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.5 % 중 큰 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.2 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 11.0 ℃ |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.25 % 중 큰 쪽 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.02 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 9.0 ℃ |
- |
- |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.5 % 중 큰 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.15 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 8.5 ℃ |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.25 % 중 큰 쪽 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.02 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 6.75 ℃ |
- |
- |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.25 % 중 큰 쪽 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.02 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 5.625 ℃ |
- |
- |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.5 % 중 큰 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.1 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 6.0 ℃ |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.25 % 중 큰 쪽 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.02 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 2.625 ℃ |
- |
- |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.5 % 중 큰 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.2 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 11.0 ℃ |
변환 정밀도 : ± 0.5 ℃ 또는 측정 온도의 ± 0.25 % 중 큰 쪽 온도 특성 : ± 0.06 ℃ 또는 측정 온도의 ± 0.02 % 중 큰 쪽 주위 온도 55 ℃ 일 때 최대 온도 오차 : ± 9.375 ℃ |
- |
320ms / 8 채널 |
640ms / 8 채널 |
있음 (각 채널 독립) |
열전대 입력 채널 및 시퀀서 전원 간 : 변압기 절연 열전대 입력 채널 간 : 변압기 절연 냉 접점 보상 채널과 시퀀서 전원 간 : 비 절연 |
열전대 입력 채널 및 시퀀서 전원 간 : AC500Vrms 1 분간 열 열전대 입력 채널 간 : AC1000Vrms 1 분 |
열전대 입력 채널 및 시퀀서 전원 사이 열전대 입력 채널 간 : DC500V 10MΩ 이상 |
40 핀 커넥터 |
A6CON1, A6CON2, A6CON4 (별매) |
16 점 (I / O 할당 : 인텔리 16 점) |
0.65A |
102mm |
27.4mm |
130mm |
0.22kg |
± 1.0 ℃ |
