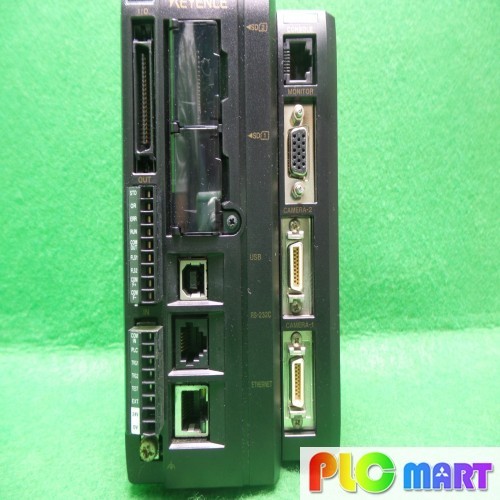

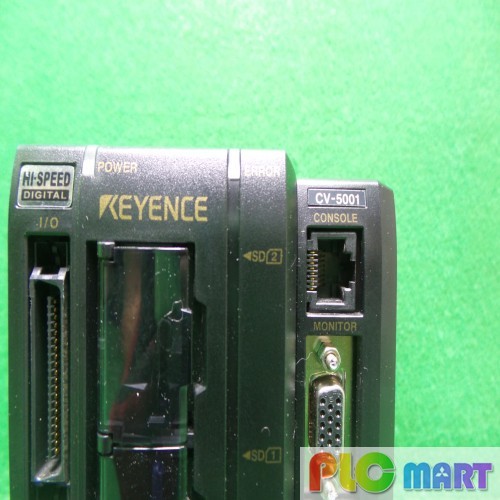

  • [중고] CV-5001 키엔스 초고속·멀티 디지털화상 컨트롤러
    [중고] CV-50
    850,000
[중고] CV-5001 키엔스 초고속·멀티 디지털화상 컨트롤러 > KEYENCE
SENSORKEYENCE
  • SOLD OUT
  • SOLD OUT
  • SOLD OUT

[중고] CV-5001 키엔스 초고속·멀티 디지털화상 컨트롤러 요약정보 및 구매

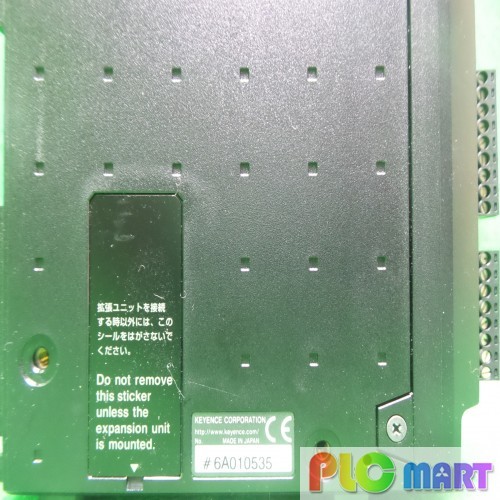

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

리뷰0
제조사 KEYENCE
원산지 JAPAN
브랜드 MITUSBISHI
판매가격 850,000원 (* VAT 별도)
판매가격 850,000원 (* VAT 별도)

상품의 재고가 부족하여 구매할 수 없습니다.

관련상품

등록된 상품이 없습니다.

상품 정보

상품 기본설명

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

상품 상세설명

모델

CV-5001

종류

컨트롤러

카메라 입력

컬러/흑백 2점 (CV-035C/ S035C/ H035C/ 035M/ S035M/ H035M 에 대응 혼재 접속 가능)

화상 처리 메인 프로세서

DSP

설정 등록 수

SD 카드1, SD 카드2에 각각 1000설정까지 (SD 카드 용량 및 설정 내용에 따라 다름), 외부 전환 가능

등록 화상

1설정 당 1000화면까지 (SD 카드 용량에 따라 다름), 압축 저장 가능, 위치 보정 후 화상에 의한 화상 등록에 대응

메모리 카드

SD 카드 슬롯×2 (SDHC 대응) OP-87133 (512MB:CV-5501 (P)/5001 (P)에서 SD1 슬롯에 표준 장착),
CA-SD1G (1GB:CV-5701 (P)에서 SD1 슬롯에 표준 장착), CA-SD4G (4GB:SDHC)에 대응

윈도우 설정

계측 영역, 마스크 영역

계측:128포인트/1설정 마스크:4포인트/1영역 위치 어긋남 보정, 영역 일괄 이동에 대응

영역 형상(검사 모드에 따라 일부 제약 있음)

직사각형, 회전 직사각형, 원, 타원, 원주, 원호, 다각형(12다각형까지), 에지 검출 직사각형 영역, 에지 검출 원 영역

색 추출 기능 (컬러 카메라 접속 시만)

컬러 2치, 컬러 농담, 그레이, RGB 평균 그레이 (컬러는 HSV값에 의한 수치 지정에 대응) 1:n 복사에 대응

계측 모드

면적 계측

에어리어(컬러 2치, 흑백 2치)

위치 검출

패턴 서치(복수 검출 대응), ShapeTraxⅡTM, V-서치, 에지 위치, 트렌드 에지 위치, 블랍(중심 위치)

검사 모드

에지 툴

에지 폭, 에지 피치, 에지 수, 에지 각도, 페어 에지, 트렌드 에지 폭

특징량

블랍(라벨 수, 중심, 주축각, 면적, 페렛 직경, 주위 길이, 원형도)

흠집 오염 검사

에지 폭, 에지 피치, 에지 수, 에지 각도, 페어 에지, 트렌드 에지 폭, 블랍(라벨 수, 중심, 주축각, 면적, 페렛 직경, 주위 길이, 원형도)

분류

V-서치(최대 256종류까지)

문자 인식

OCR(최대 2행, 20문자/행) 일시 암호화 대응 기능 탑재

트렌드 에지 결함

직선/원/타원/자유 곡선의 기준 모델 선을 사용한 결함 검출

농담 검사

농담 검사, 색 검사(컬러 카메라 접속 시만)

기하

연산 결과의 인용이 가능한 점, 선, 원 영역의 표시

인터페이스

제어 입력

외부 트리거

2점 카메라 2대 동시 촬상/개별 촬상 선택 가능 EV 대응 입력 정격 26.4V 이하 3mA 이상
트리거 입력별로 개별 트리거 딜레이 설정 (0~999ms) 가능
카메라 2대 동시 촬상/개별 촬상
선택 가능

제어 입력

18점 입력 정격 26.4V 이하 2mA 이상

제어 출력

일반 출력

27점 (외부 트리거 연동 FLASH 출력 2점 포함) NPN 오픈 컬렉터, 최대 50mA (30V 이하)

종합 판정 출력

1점 NPN 오픈 컬렉터, 최대 50mA (30V 이하) 종합 판정 홀드 시간 설정 가능

모니터 출력

아날로그 RGB 출력 SVGA 800×600 (24bit 컬러 60Hz)

운전 인디케이터

전원·ERROR 출력에 연동한 LED 표시

RS-232C

수치 출력, 화상 데이터 (압축 출력 가능) 및 제어 입출력 가능
최대 통신 속도 115200bps까지 대응
PLC 링크, CC-Link, EtherNet/IPTM와는 배타 사용

Ethernet

수치 출력, 화상 데이터 (압축 출력 가능) 및 제어 입출력 가능
BOOTP 기능 대응, 1000BASE-T/100BASE-TX/10BASE-T
다른 통신 포트와의 동시 사용 가능

USB

수치 출력, 화상 데이터 (압축 출력 가능) 및 제어 입출력 가능
USB2.0 HI-SPEED 대응
다른 통신 포트와의 동시 사용 가능

PLC 링크

Ethernet 포트 또는 RS-232C 포트를 사용한 수치 출력 및 제어 입출력 가능
(주)KEYENCE KV-700시리즈, KV-1000시리즈, KV-3000시리즈, KV-5000시리즈, KV-5500시리즈
미쓰비시 전기 (주) A시리즈 *1, Q시리즈, L시리즈, 오므론 (주) SYSMACC시리즈 *1,
CP1/CS1/CJ1/CJ2시리즈, (주)야스카와 전기 MP900시리즈 *2/MP2000시리즈
각각 링크 유닛을 경유하여 대응 *2RS-232C, CC-Link, EtherNet/IPTM와는 배타 사용

CC-Link

선택 사양인 CC-Link 유닛 CA-NCL10E를 접속하여 수치 입출력 및 제어 입출력 가능
리모트 디바이스국, Ver2.00/1.10 대응, PLC 링크, RS-232C, EtherNet/IPTM와는 배타 사용

EtherNet/IP™

Ethernet 포트를 사용한 수치 입출력 및 제어 입출력 가능
·정주기 통신 대응 (최대 1436byte), Explicit 메시지 통신 대응
·최대 커넥션 수 128
·규격 적합성 시험 Version.A5에 의거
PLC 링크, CC-Link, RS-232C와는 배타 사용

조명 제어

선택 사양인 조명 확장 유닛 CA-DC21E를 접속하면 LED 조명 (12V, 24V)의 점등, 광량 제어 가능
2ch/대, 최대 접속 대수 4대 멀티 패턴 발광 기능 대응

연사 불러오기 기능

• 1~32회 연사 불러오기 처리(최대값, 최소값, 평균값)
• 계측 에러값의 계측 결과에서 제외 가능

실행 조건 설정 기능

계측 윈도우별로 다른 임의의 윈도우 계측 판정 결과(OK/NG)에 연동한
실행/비실행을 설정 가능

화상 불러오기 설정 기능

처리 영역 설정 기능

32만 화소 내에서 임의 위치에 있는 24만 화소 영역 512(H)×480(V)을 처리 영역으로 지정 가능(표준 모드) *3

화상 불러오기 범위 설정

주사 방식 전환 기능 (흑백 카메라 접속 시에 한함)

프로그레시브/인터레이스 전환

보정 기능

위치 보정

최대 128설정(일괄, 개별 병용 가능):X, Y, ±180도 회전

카메라 게인 조정

카메라 감도 조정, 오프셋, 스팬 조정
(스팬은 16계조 구분 별 설정에 대응, 컬러 카메라 접속 시에는 RGB 개별 설정에도 대응)

화이트 밸런스 조정 (컬러 카메라 접속 시에 한함)

백지에 의한 매뉴얼 설정

화상 반전 기능

화상을 불러올 때 좌우 반전에 대응

필터 기능

횟수

동일 종류 반복 9회, 단수 13단(2치화, 차분만 1단계/윈도우)

표시 언어

일본어/영어/독일어/프랑스어/이탈리아어/중국어 (간체자)/중국어 (번체자) 전환

연산 기능

수치 연산

시정수

128개/1설정

커맨드 메모리

운전 중 외부 및 콘솔에서의 수정 입력이 가능한 커맨드 메모리를
1000개 탑재

지원 기능

통계 해석

데이터 수

최대 20000데이터(메모리 카드에 일괄 저장 대응)

통계 항목

최대, 최소, 평균값, 편차(3σ), 종합 판정 OK/NG 횟수

설정 보조 기능

영역 일괄 이동

선택한 동일 카메라, 동일 등록 이미지의 윈도우를 일괄적으로 임의의 XY 방향으로 이동 가능

표시 패턴 설정 기능

표시 패턴 설정 수

10패턴/1설정(중 4패턴은 규정값) 외부 전환 가능

동시 표시 화면 수

최대 5화면 동시 표시 가능(5화면 가로 분할/5화면 세로 분할 선택 시)

홀드 이미지

최대 3회까지의 과거 이미지(NG 이미지)를 홀드 이미지로 하여 화면 표시,
계측 결과 및 계측 시각 참조가 가능
(표시 가능 횟수는 카메라 접속 상황에 따라 0~3회로 변화)

화면 커스터마이즈 기능

커스텀 화면 수

10화면/1설정

커스텀 항목

문자열(한자 사용 가능):측정값(소수점 자리 지정 가능), 판정 결과, 임의 문자, 도형,
액티브 문자

운전 중 다시 쓰기 기능

• 운전 중의 상하한 공차, 커맨드 메모리의 수정 입력이 가능

커스텀 메뉴 기능

임의 설정 화면으로의 단축 메뉴 작성 가능 (20패턴/설정)

SD 카드 저장 기능 (SD2 슬롯만)

계측값, 판정 결과, NG 횟수, 계측 화상 (압축 저장 가능), 저장 화상 (압축 저장 가능), 캡처 화면, 통계 해석 데이터,
설정 내용 (설정 내용은 SD1 슬롯에도 저장 가능) 검사 운전 중 직접 저장에 대응 (설정 내용은 제외)

기타

통계 해석, 영역 일괄 이동, 운전 중 공차 수정 기능, 화면 캡처 기능, 패스워드 기능, 재테스트 기능,
파일 관리 기능, I/O 모니터, RS-232C 모니터 (로그 저장 기능 구비)

정격

전원 전압

24 VDC ±10 %

소비 전류

2.2 A (카메라 2 대 접속 최대 부하 시)

내환경성

주위 온도

0 ~ +50 °C

사용 주위 습도

35 ~ 85 % RH (결로되지 않을 것)

중량

약 1,250 g

*1 RS-232C 포트만 대응.
*2 CPU 유닛에 Ethernet 포트를 장착한 모델에서는 Ethernet 포트 직접 접속도 가능.
*3 CV-H035C/H035M 접속 시에는 31만 화소
