![[신품] Q64AD-GH 미쯔비씨 PLC](http://www.plcmart.com/data/item/1517897318/thumb-207Iug7ZKIQ64ADGH1_165x165.jpg)
◆ 아날로그 입력 모듈◆
-- 전압 전류 입력--
- 4채널 입력 : DC-10 ~ 10V, DC0 ~ 20mA
- 분해능 : 32000 / 64000
- 변환 속도 : 10ms / 4채널 18점 단자대 채널간 절연
| 아날로그 입력 점수 | ||
| 아날로그 입력 | 전압 | |
| 전류 | ||
| 디지털 출력 | ||
| 입출력 특성 분해능 | 입력 범위 | |
| 전압 입력 | 0 ~ 10V | |
| 0 ~ 5V | ||
| 1 ~ 5V | ||
| 1 ~ 5V (확장 모드) | ||
| -10 ~ 10V | ||
| 사용자 범위 설정 (유니 폴라) | ||
| 사용자 범위 설정 (바이폴라) | ||
| 전류 입력 | 0 ~ 20mA | |
| 4 ~ 20mA | ||
| 4 ~ 20mA (확장 모드) | ||
| 사용자 범위 설정 (유니 폴라) | ||
| 정밀도 (디지털 출력값의 최대 값에 대한 정밀도) | 기준 정확도 | |
| 온도 계수 | ||
| 공통 모드 특성 | ||
| A / D 변환 속도 | ||
| 절대 최대 입력 | 전압 | |
| 전류 | ||
| 절연 방식 | ||
| 절연 내압 | ||
| 절연 저항 | ||
| 외부 배선 연결 방식 | ||
| 입출력 점유 점수 | ||
| DC5V 내부 소비 전류 | ||
| 외형 치수 | 높이 (H) | |
| 폭 (W) | ||
| 깊이 (D) | ||
| 질량 | ||
4 점 (4 채널) |
DC-10 ~ + 10V (입력 저항 : 1MΩ) |
DC0 ~ 20mA (입력 저항 : 250Ω) |
분해능 16 비트 : -32768 ~ + 32767 분해능 32 비트 : -65536 ~ + 65535 |
디지털 출력 값 (분해능) |
16 비트 : 0 ~ 32000 (312.6μV) 32 비트 : 0 ~ 64000 (156.3μV) |
16 비트 : 0 ~ 32000 (156.4μV) 32 비트 : 0 ~ 64000 (78.2μV) |
16 비트 : 0 ~ 32000 (125.0μV) 32 비트 : 0 ~ 64000 (62.5μV) |
32 비트 : -16000 ~ 72000 (62.5μV) |
16 비트 : -32000 ~ 32000 (312.6μV) 32 비트 : -64000 ~ 64000 (156.3μV) |
16 비트 : 0 ~ 32000 (94.8μV) 32 비트 : 0 ~ 64000 (47.4μV) |
16 비트 : -32000 ~ 32000 (94.8μV) 32 비트 : -64000 ~ 64000 (47.4μV) |
16 비트 : 0 ~ 32000 (312.5nA) 32 비트 : 0 ~ 64000 (625.0nA) |
16 비트 : 0 ~ 32000 (500.0nA) 32 비트 : 0 ~ 64000 (250.0nA) |
32 비트 : -16000 ~ 72000 (250.0nA) |
16 비트 : 0 ~ 32000 (303.2nA) 32 비트 : 0 ~ 64000 (151.6nA) |
± 0.05 % |
± 71.4ppm / ℃ (0.00714 % / ℃) |
동상 전압 입력과 공통 접지 간 (입력 전압 0V) : AC1780V 동상 전압 제거비 (VCM <1780V) : 60Hz 105dB, 50Hz 107dB |
10ms / 4 채널 |
± 15V |
± 30mA |
입출력 단자와 시퀀서 전원 간 : 포토 커플러 절연 아날로그 입력 채널 간 : 트랜스 절연 |
입력 단자와 시퀀서 전원 간 아날로그 입력 채널 간 : AC1780Vrms / 3 사이클 (표고 2000m) |
입출력 단자와 시퀀서 전원 간 아날로그 입력 채널 간 : DC500V 10MΩ 이상 |

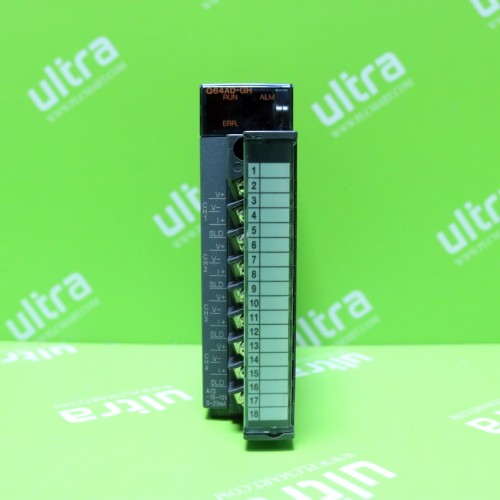

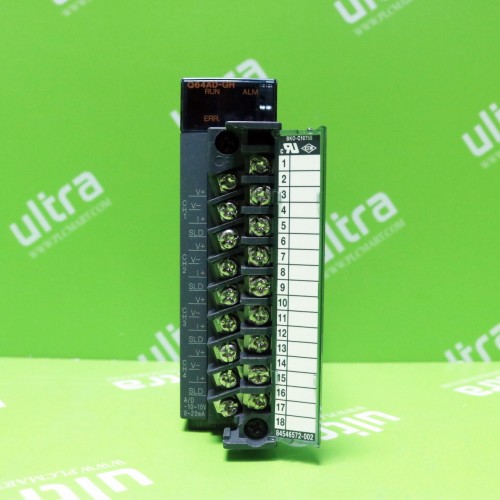

18 점 나사 단자대 (M3 나사) |
16 점 (I / O 할당 : 인텔리 16 점) |
0.89A |
98mm |
27.4mm |
112mm |
0.20kg |
