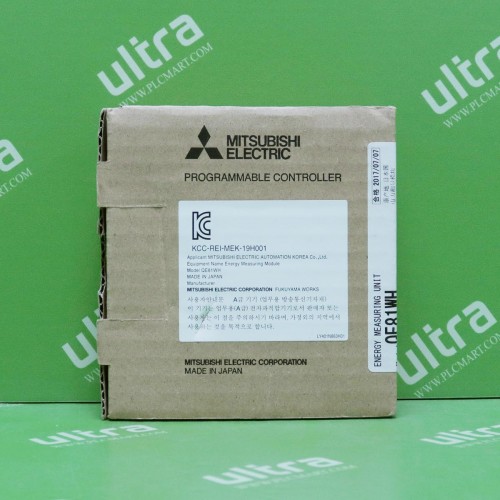

미쯔비시 피엘씨
측정 회로 수 | ||
相線式 | ||
계기 정격 | 전압 회로 | 단상 2 선식, 삼상 3 선식 |
단상 3 선식 | ||
전류 회로 | ||
주파수 | ||
본체 허용차 | (전류 센서 오류는 제외) | |
데이터 갱신주기 | ||
응답 시간 | ||
정전 보상 | ||
소비 VA | 전압 회로 | |
전류 회로 | ||
절연 방식 | ||
절연 내압 | ||
절연 저항 | ||
외부 배선 연결 방식 | ||
적합 전선 사이즈 | ||
입출력 점유 점수 | ||
내부 소비 전류 (DC5V) | ||
외형 치수 | H | |
W | ||
D | ||
질량 |
1 회로 |
단상 2 선식 / 단상 3 선식 / 삼상 3 선식 공용 |
AC110V, 220V 공용 (440V 이상은 외부의 계기 용 변압기가 필요) |
AC110V (1-2 선간 2-3 선간), 220V (1-3 선간) |
AC50A, 100A, 250A, 400A, 600A (전용 분할 형 전류 센서를 사용합니다. 모두 전류 센서 1 차측 전류 값을 나타내는) AC5A (전용 5A 전류 센서 (EMU2-CT5)를 사용 .5A 전류 센서는 변류기 (CT)와 조합 한 2 단 구성으로 사용 차측 전류는 6000A까지 설정 가능) |
50 ~ 60Hz (주파수 자동 판별) |
전류,시 전류 : ± 1.0 % (정격 100 %에 대해) 전압 : ± 1.0 % (정격 100 %에 대해) 전력 수요 전력 : ± 1.0 % (정격 100 %에 대해) 주파수 : ± 1.0 % (45 ~ 65Hz 범위) 역률 : ± 3.0 % (전기 각 90 °에 대해) 전력량 : ± 2.0 % (정격의 5 ~ 100 % 범위 역률 = 1) 무효 전력량 : ± 2.5 % (정격의 10 ~ 100 % 범위 역률 = 0) |
250ms (전력량, 무효 전력량은 상시 측정하고 있습니다 .250ms 다음 짧은 사이클 부하 변동에 추종합니다.) |
2 초 이하 |
비 휘발성 메모리로 백업 (저장 항목 : 설정 값, 최대 값 / 최소값 및 발생 시간, 전력량 (전력 회생) 무효 전력량 기간 전력량) |
각상 0.1VA (AC110V시) 각상 0.2VA (AC220V시) |
각상 0.1VA (분할 형 전류 센서 이차 측) |
입력 단자와 시퀀서 전원 간 : 포토 커플러 절연 |
입력 단자와 시퀀서 전원 간 : AC2210V 5 초 |
입력 단자와 시퀀서 전원 사이 : DC500V 5MΩ 이상 |
스프링 클램프 단자대 |
단선 : AWG24 ~ AWG17 연선 : AWG20 ~ AWG16 (권장 봉 단자 : TGV TC-1.25-11T (니찌후 제)) |
16 점 (I / O 할당 : 인텔리 16 점) |
0.17A |
98mm |
27.4mm |
90mm |
0.10kg |
품명 | 상품페이지 참고 |
---|---|
모델명 | 상품페이지 참고 |
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상품페이지 참고 |
제조국 또는 원산지 | 상품페이지 참고 |
제조자 | 상품페이지 참고 |
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 상품페이지 참고 |
