◆ 기본유니트◆
전원 : DC24V
입력 : 16점(DC 24V, 7mA/5mA)
출력 : 16점
(트랜지스터)
0.1A/1점
0.8A/8점
| 연산 제어 방식 | ||
| 입출력 제어 방식 | ||
| 프로그램 언어 | ||
| 프로그램 메모리 | 최대 메모리 용량 | |
| 내장 메모리 용량 · 형식 | ||
| RUN 중 쓰기 기능 | ||
| 보호 기능 | ||
| 실시간 클럭 | 시계 기능 | |
| 명령의 종류 | 기본 명령 | |
| 응용 명령 | ||
| 연산 처리 속도 | 기본 명령 | |
| 응용 명령 | ||
| 입출력 점수 | 입력 점수 | |
| 출력 점수 | ||
| 리모트 I / O 점수 (CC-Link) | ||
| 총 점수 | ||
| 장치 | 입출력 릴레이 | 입력 릴레이 |
| 출력 릴레이 | ||
| 보조 릴레이 | 일반용 | |
| 유지 용 EEPROM (유지) | ||
| 유지 용 (콘덴서 유지) | ||
| 특수용 | ||
| 스테이트 | 초기 상태 (EEPROM 유지) | |
| 유지 용 EEPROM (유지) | ||
| 유지 용 (콘덴서 유지) | ||
| 타이머 (온 딜레이) | 100ms | |
| 10ms | ||
| 1ms 누적 형 (콘덴서 유지) | ||
| 100ms 적산 형 (콘덴서 유지) | ||
| 카운터 | 16 비트 업 | |
| 16 비트 업 (EEPROM 유지) | ||
| 16 비트 업 (콘덴서 유지) | ||
| 32 비트 업 / 다운 | ||
| 32 비트 업 / 다운 (콘덴서 유지) | ||
| 고속 카운터 | ||
| 데이터 레지스터 (쌍 사용 32 비트) | 16 비트 일반용 | |
| 16 비트 유지 용 EEPROM (유지) | ||
| 16 비트 유지 용 (콘덴서 유지) | ||
| 파일 레지스터 (유지) | ||
| 16 비트 특수용 | ||
| 16 비트 인덱스 용 | ||
| 포인터 | JUMP, CALL 분기 용 | |
| 입력 인터럽트 | ||
| 중첩 | ||
| 상수 | 10 진수 (K) | |
| 16 진수 (H) | ||
| 전원 사양 | ||
| 정격 전압 | ||
| 전압 허용 범위 | ||
| 정격 주파수 | ||
| 허용 순간 정전 시간 | ||
| 전원 퓨즈 | ||
| 돌입 전류 | ||
| 소비 전력 | ||
| DC24V 서비스 전원 | ||
| DC5V 내부 공급 전원 | ||
| 입력 사양 | ||
| 입력 점수 | ||
| 입력 연결 형태 | ||
| 입력 형식 | ||
| 입력 신호 전압 | ||
| 입력 임피던스 | X000 ~ X007 | |
| X010 이상 | ||
| 입력 신호 전류 | X000 ~ X007 | |
| X010 이상 | ||
| 입력 ON 감도 전류 | X000 ~ X007 | |
| X010 이상 | ||
| 입력 OFF 감도 전류 | ||
| 입력 응답 시간 | ||
| 입력 신호 형식 | ||
| 입력 회로 절연 | ||
| 입력 동작 표시 | ||

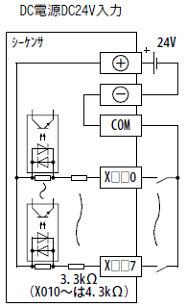

| 입력 회로 구성 | ||
| 출력 사양 | ||
| 출력 점수 | ||
| 출력 연결 형태 | ||
| 출력 종류 / 형태 | ||
| 외부 전원 | ||
| 최대 부하 | 저항 부하 | |
| 유도 성 부하 | ||
| 최소 부하 | ||
| 개방 회로 누설 전류 | ||
| ON 전압 | ||
| 응답 시간 | OFF → ON | |
| ON → OFF | ||
| 회로 절연 | ||
| 출력 동작 표시 | ||
| 출력 회로 구성 | ||
스토어드 프로그램 반복 연산 방식 인터럽트 명령 있습니다 |
일괄 처리 방식 (END 명령 실행시) 입출력 리프레시 명령 펄스 캐치 기능 있음 |
릴레이 심볼 방식 + 스텝 래더 방식 (SFC 표현 가능) |
8000 단계 EEPROM 내장 (메모리 백업 불필요) 코멘트 파일 레지스터를 포함 최대 8000 단계 |
8000 단계 EEPROM (메모리 백업 불필요) |
있음 (시퀀서 RUN 중 프로그램 변경 가능) |
암호 보호 기능 있음 (키워드 기능에 의한) |
내장 1980 ~ 2079 년 (윤년 보정 있음) 서기 2 자리 / 4 자리 전환 가능, 월차 ± 45 초 (25 ℃) ※ 시계 기능에 대한주의 내장 된 시계의 현재 시간은 대용량 커패시터 (내장)에 백업되어 있습니다. 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. |
시퀀스 명령 : 27 개 단계 래더 명령 : 2 개 |
응용 명령 : 89 종 |
0.55 ~ 0.7μs / 명령 |
3.7 ~ 수 100μs / 명령 |
128 점 이하 (증설 병용시) 그러나 입출력 총 128 점 이하 |
128 점 이하 (증설 병용시) 그러나 입출력 총 128 점 이하 |
실제 I / O 포함 128 점 이하 |
128 점 이하 (증설 병용시) |
X000 ~ X177 128 점 (8 진수 번호) 증설 병용시 |
Y000 ~ Y177 128 점 (8 진수 번호) 증설 병용시 |
M0 ~ M383 384 점 |
M384 ~ M511 128 점 ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) EEPROM에 안정적으로 유지하기 위해서는 시퀀서의 통전 시간이 연속 5 분 이상 필요합니다. |
M512 ~ M1535 1024 점 ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. 대용량 커패시터의 전압이 저하되면 콘덴서 유지 장치의 상태가 제대로 유지되지 않는 경우가 있습니다. FX1NC 시리즈 PLC를 구입 후 처음 사용할 때나 장시간 전원을 투입하지 않은 상태 후 사용하는 경우, 콘덴서 유지 장치를 초기화하십시오. 또한 운전 재개하기 전에 운전에 필요한 장치 및 현재 시간 설정을해야합니다. |
M8000 ~ M8255 256 점 |
S0 ~ S9 10 점 ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) EEPROM에 안정적으로 유지하기 위해서는 시퀀서의 통전 시간이 연속 5 분 이상 필요합니다. |
S10 ~ S127 118 점 ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) EEPROM에 안정적으로 유지하기 위해서는 시퀀서의 통전 시간이 연속 5 분 이상 필요합니다. |
S128 ~ S999 872 점 ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. 대용량 커패시터의 전압이 저하되면 콘덴서 유지 장치의 상태가 제대로 유지되지 않는 경우가 있습니다. FX1NC 시리즈 PLC를 구입 후 처음 사용할 때나 장시간 전원을 투입하지 않은 상태 후 사용하는 경우, 콘덴서 유지 장치를 초기화하십시오. 또한 운전 재개하기 전에 운전에 필요한 장치 및 현재 시간 설정을해야합니다. |
T0 ~ T199 200 점 (0.1 ~ 3,276.7 초) |
T200 ~ T245 46 점 (0.01 ~ 327.67 초) |
T246 ~ T249 4 점 (0.001 ~ 32.767 초) ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. 대용량 커패시터의 전압이 저하되면 콘덴서 유지 장치의 상태가 제대로 유지되지 않는 경우가 있습니다. FX1NC 시리즈 PLC를 구입 후 처음 사용할 때나 장시간 전원을 투입하지 않은 상태 후 사용하는 경우, 콘덴서 유지 장치를 초기화하십시오. 또한 운전 재개하기 전에 운전에 필요한 장치 및 현재 시간 설정을해야합니다. |
T250 ~ T255 6 점 (0.1 ~ 3,276.7 초) ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. 대용량 커패시터의 전압이 저하되면 콘덴서 유지 장치의 상태가 제대로 유지되지 않는 경우가 있습니다. FX1NC 시리즈 PLC를 구입 후 처음 사용할 때나 장시간 전원을 투입하지 않은 상태 후 사용하는 경우, 콘덴서 유지 장치를 초기화하십시오. 또한 운전 재개하기 전에 운전에 필요한 장치 및 현재 시간 설정을해야합니다. |
C0 ~ C15 16 점 (0 ~ 32,767 카운트) |
C16 ~ C31 16 점 (0 ~ 32,767 카운트) ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) EEPROM에 안정적으로 유지하기 위해서는 시퀀서의 통전 시간이 연속 5 분 이상 필요합니다. |
C32 ~ C199 168 점 (0 ~ 32,767 카운트) ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. 대용량 커패시터의 전압이 저하되면 콘덴서 유지 장치의 상태가 제대로 유지되지 않는 경우가 있습니다. FX1NC 시리즈 PLC를 구입 후 처음 사용할 때나 장시간 전원을 투입하지 않은 상태 후 사용하는 경우, 콘덴서 유지 장치를 초기화하십시오. 또한 운전 재개하기 전에 운전에 필요한 장치 및 현재 시간 설정을해야합니다. |
C200 ~ C219 20 점 (-2,147,483,648 ~ + 2,147,483,647 카운트) |
C220 ~ C234 15 점 (-2,147,483,648 ~ + 2,147,483,647 카운트) ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. 대용량 커패시터의 전압이 저하되면 콘덴서 유지 장치의 상태가 제대로 유지되지 않는 경우가 있습니다. FX1NC 시리즈 PLC를 구입 후 처음 사용할 때나 장시간 전원을 투입하지 않은 상태 후 사용하는 경우, 콘덴서 유지 장치를 초기화하십시오. 또한 운전 재개하기 전에 운전에 필요한 장치 및 현재 시간 설정을해야합니다. |
32 비트 고속 업 / 다운 (EEPROM 유지)] C235 ~ C255 1 단계 : 60kHz, 10kHz 2 단계 : 30kHz, 5kHz 사용되는 조건에 따라 사용할 수있는 점수와 입력 주파수에 제한이 있습니다. ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) EEPROM에 안정적으로 유지하기 위해서는 시퀀서의 통전 시간이 연속 5 분 이상 필요합니다. |
D0 ~ D127 128 점 |
D128 ~ D255 128 점 ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) EEPROM에 안정적으로 유지하기 위해서는 시퀀서의 통전 시간이 연속 5 분 이상 필요합니다. |
D256 ~ D7999 7744 점 ※ 유지 영역에 대한주의 유지 영역 및 비 유지 영역은 고정입니다. (매개 변수 변경은 불가) 대용량 콘덴서 (내장)은 통전 시간 30 분 만 충전이 10 일 현재 값을 유지합니다. 대용량 커패시터의 전압이 저하되면 콘덴서 유지 장치의 상태가 제대로 유지되지 않는 경우가 있습니다. FX1NC 시리즈 PLC를 구입 후 처음 사용할 때나 장시간 전원을 투입하지 않은 상태 후 사용하는 경우, 콘덴서 유지 장치를 초기화하십시오. 또한 운전 재개하기 전에 운전에 필요한 장치 및 현재 시간 설정을해야합니다. |
D1000 ~ D7999 최대 7000 점 (매개 변수는 D1000에서 500 점 단위로 파일 레지스터로 프로그램 영역 (EEPROM)로 설정 가능) |
D8000 ~ D8255 256 점 |
V0 ~ V7, Z0 ~ Z7 16 점 |
P0 ~ P127 128 점 (CJ 명령, CALL 명령 용 P63은 END 점프 용) |
I00 □ ~ I50 □ 6 점 |
마스터 컨트롤] N0 ~ N7 8 점 (MC 명령 용) |
16 비트 : -32,768 ~ + 32,767 32 비트 : -2,147,483,648 ~ + 2,147,483,647 |
16 비트 : 0 ~ FFFF 32 비트 : 0 ~ FFFFFFFF |
DC24V |
DC24V -15 % + 10 % FX2NC-64ET을 연결하려면 DC24V -10 %, 10 %를하십시오. |
- |
5ms 이하의 순간 정전에 대해 계속 작동합니다. |
125V 2.5A |
최대 30A 0.5ms / DC24V |
8W 입력 전류 분 (1 점당 7mA 또는 5mA)도 포함되어 있습니다. |
- |
400mA 외부에서는 사용할 수 없습니다. 입출력 증설 블록 특수 증설 블록과 특수 어댑터의 전원 공급 장치 용량입니다. |
16 점 |
커넥터 |
싱크 |
DC24V -15 % + 10 % |
3.3kΩ |
4.3kΩ |
7mA / DC24V |
5mA / DC24V |
4.5mA 이상 |
3.5mA 이상 |
1.5mA 이하 |
약 10ms X000 ~ X007은 디지털 필터를 내장하고 있으며, D8020에 따라 0 ~ 15ms에 1ms 단위로 변경할 수 있습니다. 0을 지정하면, X000, X001은 10μs, X002 ~ X007은 50μs입니다. |
접점 입력 또는 NPN 오픈 콜렉터 트랜지스터 |
포토 커플러 절연 |
입력 ON시 LED 점등 |
|
16 점 |
커넥터 |
트랜지스터 / 싱크 출력 |
DC5 ~ 30V |
출력 1 점 / 일반 : 0.1A 이하 출력 8 점 / 일반 : 0.8A 이하 |
2.4W / DC24V |
- |
0.1mA / DC30V |
1.5V |
Y000, Y001 : 20μs 이하 Y002 이후 : 0.2ms 이하 |
Y000, Y001 : 40μs 이하 Y002 이후 : 0.2ms 이하 |
포토 커플러 절연 |
포토 커플러 구동시 LED 점등 |
|
