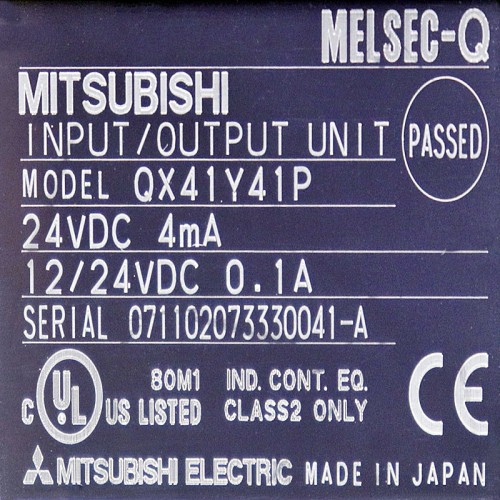

DC 입력:32점 DC24V 4mA
응답 시간:1/5/10/20/70ms
32점 1코먼 플러스코먼 타입
트랜지스터 출력:32점 DC12~24V 0.1A/1점,2A/1코먼
응답 시간:1ms
32점 1코먼 싱크 타입
40핀 커넥터×2
입출력 점유 점수:64점
입력 사양 | |
입력 형식 | |
입력 점수 | |
정격 입력 전압 | |
정격 입력 전류 | |
최대 동시 입력 점수 | |
ON 전압 / ON 전류 | |
OFF 전압 / OFF 전류 | |
입력 저항 | |
입력 응답 시간 | OFF → ON |
ON → OFF | |
입력 커먼 방식 | |
출력 사양 | |
출력 형식 | |
출력 점수 | |
정격 부하 전압 | |
최대 부하 전류 | |
최대 돌입 전류 | |
OFF시 누설 전류 | |
ON시 최대 전압 강하 | |
출력 응답 시간 | OFF → ON |
ON → OFF | |
서지 킬러 | |
퓨즈 | |
보호 기능 | 과열 보호 기능 |
과부하 보호 기능 | |
외부 공급 전원 | 전압 |
전류 | |
출력 커먼 방식 | |
공통 사양 | |
절연 방식 | |
절연 내압 | |
절연 저항 | |
보호 등급 | |
동작 표시 | |
외부 배선 연결 방식 | |
적합 커넥터 | |
입출력 점유 점수 | |
DC5V 내부 소비 전류 | |
외형 치수 | 높이 (H) |
폭 (W) | |
깊이 (D) | |
질량 |
DC 입력 (+ Common 타입) |
32 점 |
DC24V (+ 20 / -15 %, 리플 율 5 % 이내) |
약 4mA |
19V 이상 / 3mA 이상 |
11V 이하 /1.7mA 이하 |
약 5.6kΩ |
1ms / 5ms / 10ms / 20ms / 70ms 이하 |
1ms / 5ms / 10ms / 20ms / 70ms 이하 |
32 점 1 커먼 |
트랜지스터 출력 (싱크 타입) |
32 점 |
DC12 ~ 24V (+ 20 / -15 %) |
0.1A / 1 점, 2A / 1 커먼 |
0.7A 10ms 이하 |
0.1mA 이하 |
DC0.1V (TYP.) 0.1A, DC0.2V (MAX) 0.1A |
1ms 이하 |
1ms 이하 (정격 부하, 저항 부하) |
제너 다이오드 |
없음 |
1 점 단위로 동작 |
과전류 검출, 과부하 보호시 제한 전류 : 1 ~ 3A / 1 점 1 점 단위로 동작 |
DC12 ~ 24V (+ 20 / -15 %) (리플 율 5 % 이내) |
최대 15mA / 1 커먼 (DC24V, 전점 ON시) |
32 점 1 커먼 |
포토 커플러 절연 |
AC560Vrms / 3 사이클 (표고 2000m) |
절연 저항계로 10MΩ 이상 |
IP2X |
ON 표시 (LED) SW에 따르면 32 점 전환 표시 |
40 핀 커넥터 × 2 |
A6CON1, A6CON2, A6CON3, A6CON4 (별매) |
64 점 (I / O 할당 : 입출력 혼합 64 점) |
130mA (TYP. 전점 ON) |
98mm |
27.4mm |
90mm |
0.20kg |
