미쯔비시 피엘씨
시리즈 | |
형명 | |
전원 | 입력 |
출력 | |
접점 신호 | 입력 |
출력 | |
아날로그 신호 | 입력 |
출력 | |
질량 | |
설치 방법 | |
주요 기능 | |
사용 주위 온도 | |
사용 주위 습도 | |
진동 | |
충격 | |
전원 노이즈 내량 | |
내전압 | |
절연 저항 | |
접지 | |
사용 분위기 |

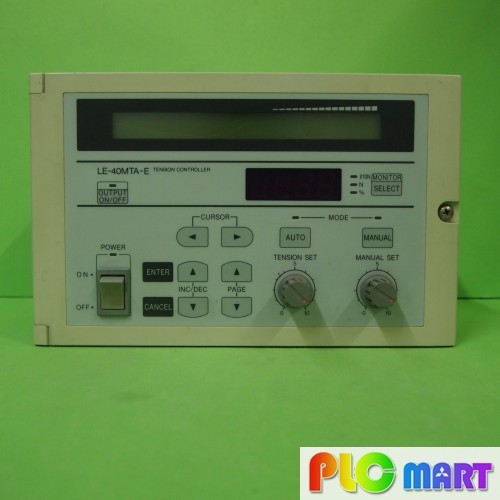

피드백 식 텐션 컨트롤러 |
AC100 ~ 240V (-15 ~ + 10 %) 50 / 60Hz 소비 전력 400VA 전원 휴즈 250V 8A 내장 돌입 전류 30A 300ms |
보조 전원 ......... DC12V 2A 10 秒定格 장력 검출기 용 전원 ......... LX-TD 형 장력 검출기가 2 대까지 연결 가능 외부 볼륨 용 서비스 전원 ......... DC5V 50mA 이하 |
운전 / 정지 ......... ON = 자동 운전 OFF = 정지 릴 체인지 신호 ......... OFF = A 축 ON = B 축 게인 1 동작 신호 ......... ON 동안 게인 1 유효 스톨 기억 리셋 신호 범용 접점 입력 신호 (2 점) ......... 다음 기능에 할당이 가능 게인 2 동작 인칭 재료 절단시의 하한 토크 제한 출력 ON / OFF, 장력 설정 외부 / 내부 전환 ※ DC8V 4mA / 1 점 내부 급전 |
제로 텐션 검출 출력 설정 값 0 ~ 1999N (199.9 x 10N) AC250V 0.5A 또는 DC30V 0.5A |
장력 검출기 입력 ......... LX-TD 형 장력 검출기를 2 개 또는 1 개 사용 외부 장력 설정 ......... DC0 ~ 5V로 0 ~ 전면적 장력 범용 아날로그 입력 신호 (2 점) ......... 아래 기능 할당이 가능 · 외부 테이퍼 용 Diameter 신호 ......... 0 ~ 5V로 최소 경 ~ 최대경 · 외부 스톨 설정 ......... 0 ~ 5V 0 ~ 780px 출력 토크 외부 신축 Preset ......... 0 ~ 5V로 0 ~ 780px 출력 토크 테이퍼 율 외부 설정 ......... 0 ~ 5V로 · 내부 권경 테이퍼 ......... 0 ~ 80 % · 외부 권경 테이퍼 ......... 0 ~ 780px · 보조 장력 검출 입력 ......... 0 ~ 5V로 0 ~ 전면적 장력 권장 볼륨 5V 10kΩ |
파워 앰프 출력 ......... DC24V 4A 다음 제어 신호 출력 파우더 모드 ......... DC0 ~ 5V 부하 저항 : 1kΩ 이상 · AC 서보 모드 ......... DC0 ~ ± 5V 부하 저항 : 1kΩ 이상 신축 Preset 출력 ...... ... DC0 ~ 5V 부하 저항 : 1kΩ 이상 장력 모니터 용 출력 ......... DC0 ~ 5V 부하 저항 : 1kΩ 이상 전공 변환기 용 제어 신호 출력 ......... DC4 ~ 20mA 부하 저항 : 470Ω 이하 |
약 3.5kg |
바닥, 벽면 패널 설치 |
표시 방식 : LCD (2 줄 x 40 자리) +7 세그먼트 LED 장력 표시 : 1 ~ 19990N (디지털 + 막대 그래프), 출력 % 표시 제어 기능 : 스타트 / 스톱 타이머, 스톱 게인, 가감 속시 토크 보정, 테이퍼 제어, 메카 로스 보정, 신축 Preset 설정 오토 제로 / 스팬 조정, 자동 게인 조정, 컷트 토르크 설정 메모리 카세트에 의한 설정 값 저장 설정 디지털 값의 설정 : 업 / 다운 키로 설정 장력 설정 : 볼륨에 의한 설정 |
0 ~ 40 ℃ |
35 ~ 80 % RH (결로하지 않을 것) |
10 ~ 55Hz 0.5mm (최대 4.9m / s 2) 3 축 방향 각 2 시간 |
98m / s 2 3 축 방향 각 3 회 |
노이즈 전압 1000Vp-p 노이즈 폭 1μs 주파수 30 ~ 100Hz의 노이즈 시뮬레이터에 의한 |
AC1500V 1 분간 (전 단자 일괄 - 접지) |
DC500V 절연 저항계로 5MΩ 이상 |
D 종 접지 |
부식성 가스, 가연성 가스, 도전성 먼지 등이없고 먼지 심하지 않은 것. 비나 물방울이 닿지 않을 것. |
※ : LE-40MTB (-E) 만
● 외형 치수도
● 단자 배열
