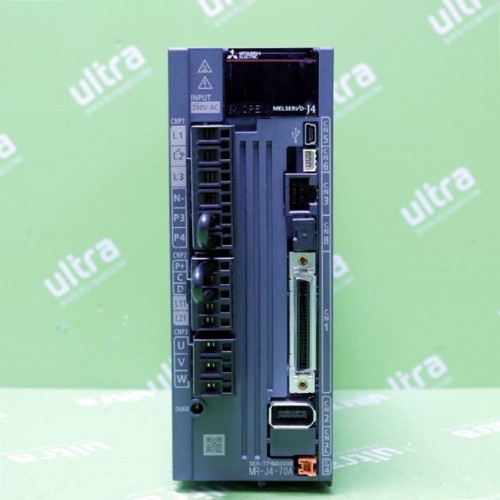

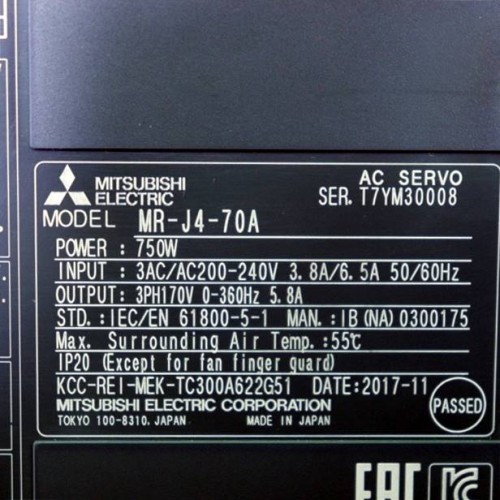

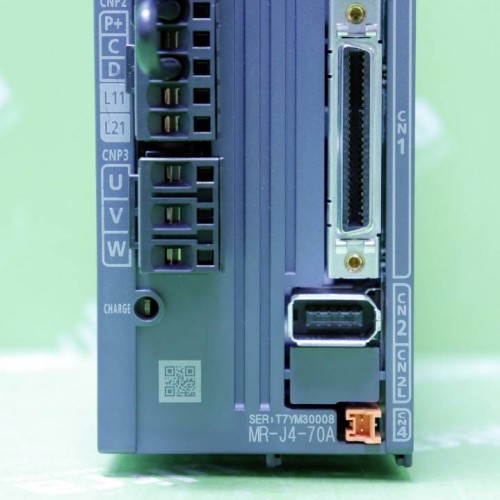

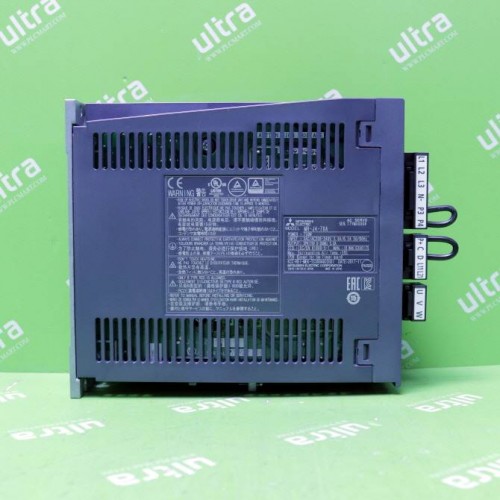

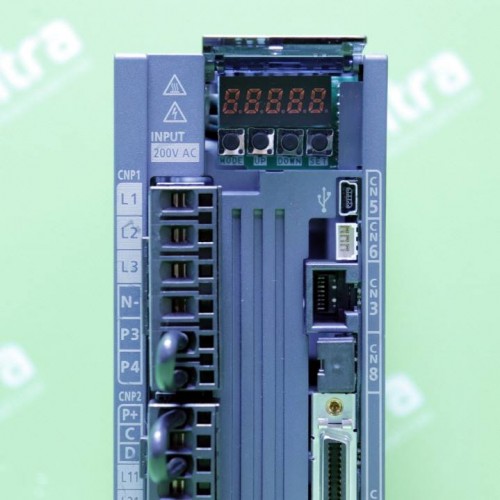

  • [중고] MR-J4-70A 미쯔비씨 서보 드라이브
    [중고] MR-J4
    345,000
[중고] MR-J4-70A 미쯔비씨 서보 드라이브 > MITSUBISHI J4
SERVOMITSUBISHIMITSUBISHI J4

[중고] MR-J4-70A 미쯔비씨 서보 드라이브 요약정보 및 구매

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

리뷰0

상품 선택옵션 0 개, 추가옵션 0 개

제조사 MISUBISHI
원산지 JAPAN
브랜드 MITUSBISHI
모델 MR-J4-70A
판매가격 345,000원 (* VAT 별도)
판매가격 345,000원 (* VAT 별도)

선택된 옵션

  • [중고] MR-J4-70A 미쯔비씨 서보 드라이브
    +0원

관련상품

상품 정보

상품 기본설명

시리얼번호는 사진과 다를수 있습니다. 품절시 전화문의 부탁드립니다.

상품 상세설명

출력

 정격 전압

 삼상 AC170V

 정격 전류 [A]

 5.8
 주회로 전원입력

 전원·주파수

 삼상 또는 단상 AC200~240V, 50/60Hz

 정격 전류 [A]

3.8

 허용 전압 변동

 삼상 또는 단상 AC170~264V

 허용 주파수 변동

 ±5% 이내

 전원 설비 용량 [kVA]

 10.2절 참조.

 돌입 전류 [A]

 10.5절 참조.

 제어회로 전원입력

 전원·주파수

 단상 AC200~240V, 50/60Hz

 정격 전류 [A]

 0.2

 허용 전압 변동

 단상 AC170~264V

 허용 주파수 변동

 ±5% 이내

 소비 전력 [W]

 30

 돌입 전류 [A]

 20~30
 인터페이스용전원

 전원·주파수

 DC24V±10%

 전원 용량 [A]

 (주1) 0.5(CN8컨넥터신호를 포함)

 제어방식

 정현파 PWM제어 전류제어 방식

 다이나믹 브레이크

 내장
 통신기능 USB

 PC 등과의 접속(MR Configurator2 대응)

 RS-422

 대응 예정

 위치제어 모드

 최대 입력 펄스 주파수

 4Mpps(차동 리시버), 200kpps(오픈 컬렉터)

 위치결정 귀환 펄스

 엔코더 분해능(서보모터 1회전당 분해능) : 22비트=4,194,304 p/rev

 지령펄스 배율

 전자 기어 A/B배 A=116,777,216, B=116,777,216, 1/10 A/B 4000

 위치결정 완료 폭 설정

 0pulse±65535pulse(지령 펄스 단위)

 오차 과대

 ±3회전

 토크 제한

 파라미터 설정 또는 외부 아날로그 입력에 의한 설정(DC0V ~ +10V/최대 토크)

 속도제어 모드

 속도 제한 범위

 아날로그 속도 지령 1 : 2000, 내부 속도 지령 1 : 5000

 아날로그 속도 지령 입력

 DC0V ~ ±10V/정격 회전속도(10V로의 회전속도는 [Pr.PC12]로 변경 가능)

 속도 변동율

 ±0.01% 이하(부하 변동 : 0%~100%), 0%(전원 변동 : ±10%)
±0.2% 이하(주위 온도 : 25±10℃) 아날로그 속도 지령시만

 토크 제한

 파라미터 설정 또는 외부 아날로그 입력에 의한 설정(DC0V~+10V/최대 토크)

 토크제어 모드

 아날로그 토크 지령 입력

 DC0V~±8V/최대 토크(입력 임피던스(impedance) : 10kΩ~12kΩ)

 속도 제한

 파라미터 설정 또는 외부 아날로그 입력에 의한 설정(DC0V~±10V/정격 회전속도)

 보호 기능

 과전류 보호, 회생 과전압 차단, 과부하 차단(전자 서멀), 서보모터 가열 보호,
 엔코더 이상 보호, 회생 이상 보호, 부족 전압 보호, 순시정전 보호, 과속도 보호,오차 과대 보호

 안전 기능

 STO(IEC/EN 61800-5-2)

 안전 기능

 제3자 인증 규격 (주6)

 EN ISO 13849-1 카테고리 3 PL d, EN 61508 SIL 2,EN 62061 SIL CL2, EN 61800-5-2 SIL 2

 응답성능

 8ms 이하(STO 입력 OFF → 에너지 차단)

 (주3)테스트 펄스 입력(STO)

 테스트 펄스 주기 : 1Hz~25Hz, 테스트 펄스 OFF 시간 : 최대 1ms

 해외준거규격

 CE마킹

 LVD : EN 61800-5-1, EMC : EN 61800-3, MD : EN ISO 13849-1, EN 61800-5-2, EN 62061

 UL규격

 UL 508C

 구조(보호등급)

 강제냉각·개방(IP20)

 밀착 취부(주2)

 가능

 환경 조건

 주위온도(운전)

 0 ~ +55℃(동결이 없을 것)

 주위온도(보존)

 -20 ~ +65℃(동결이 없을 것)

 주위습도(운전 및 보존)

 90%RH 이하(결로가 없을 것)

 사용환경

 실내(직사광선이 닿지 않을 것)· 부식성 가스·인화성 가스·오일미스트·먼지가 없을것

 표고

 해발 1000m 이하

 진동

 5.9㎨ 이하(X, Y, Z 각 방향)

 무게(Weight) [Kg]  1.4
