상세 스펙 이 정보는2018년10월31일시점의 정보입니다.
항목 | 내용 |
---|---|

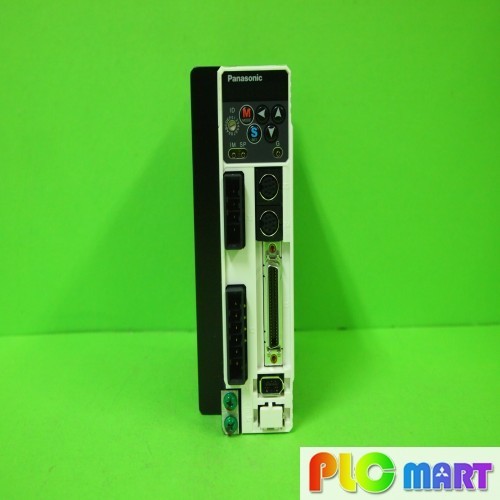

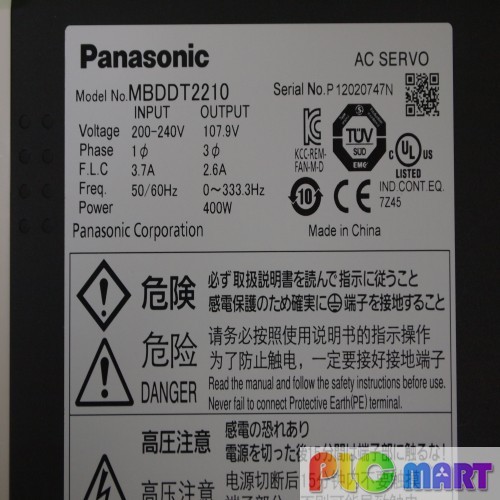

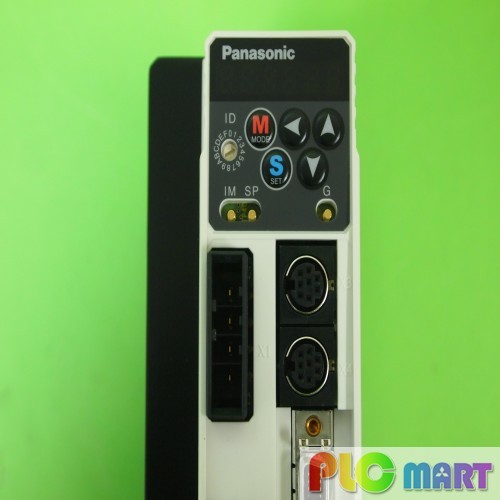

품번 | MBDDT2210 |
상세 | A4시리즈 표준모델 펄스열 위치지령 아날로그 속도지령 아날로그 토크 지령 풀 클로즈 제어 시리얼 통신 전용 |
패밀리명 | MINAS A4 |
시리즈 | A4 시리즈 |
프레임명 | B 프레임 |
응답 주파수 | 1.0 kHz |
제어 방식 | 위치 제어, 속도 제어, 토크 제어, 풀 클로즈 제어, 시리얼 통신 |
세이프티 기능 | 없음 |
I/F 기능 구분 | 아날로그/펄스열 입력 |
외형 치수 폭 (W) (단위: mm) | 55 |
외형 치수 높이 (H) (단위: mm) | 150 |
외형 치수 안길이 (D) (단위: mm) | 130 |
질량 (kg) | 1.1 |
사용 주위 조건 | 자세한 사항은 취급 설명서 등을 확인하십시오. |
항목 | 내용 |
---|---|
입력 전원: 주회로 전원 | 단상 200~240V +10% -15% 50/60 Hz |
입력 전원: 제어 회로 전원 | 단상 200~240V +10% -15% 50/60 Hz |
엔코더 피드백 | 17 bit (131072 분해능) 앱솔루트/인크리멘탈 엔코더 2500 P/r (10000 분해능) 인크리멘탈 엔코더 |
엔코더 피드백 | *인크리멘탈 시스템(다회전 데이터 미사용)으로 사용하는 경우, 앱솔루트 엔코더용 전지를 연결하지 마십시오. Pr0B의 설정은 '1'의 출하 설정값을 선택합니다. |
외부 스케일 피드백 | 시리얼 통신 |
인터페이스 커넥터: 제어 신호 입력 | 10입력 (1)서보 온 (2)제어 모드 변경 (3)게인 변경/토크 리미트 변경 (4)알람 클리어 (5)CW구동 금지 (6)CCW구동금지 그 외의 입력은 제어 모드에 따라 다릅니다. |
인터페이스 커넥터: 제어 신호 출력 | 6출력 (1)서보 알람 (2)서보 레디 (3)외부 브레이크 해제 신호 (4)제로 속도 검출 (5)토크제한 중 그외의 출력은 제어 모드에 따라서 다릅니다. |
인터페이스 커넥터: 아날로그 신호 입력 | 3입력 (16 bit A/D : 1입력、10 bit A/D : 2입력) |
인터페이스 커넥터: 아날로그 신호 출력 | 2출력 (모니터용) (1)속도 모니터 (모터실속도, 또는 지령 속도를 모니터 가능. 모니터 내용・스케일은 파라미터로 선택) (2)토크 모니터 (토크 지령〔약 3 V/정격 토크〕、편차 카운터 또는 풀 클로즈 편차를 모니터 가능. 모니터 내용, 스케일은 파라미터에서 선택) |
인터페이스 커넥터: 펄스 신호 입력 | 2입력 라인드라이버 전용 입력과 포토커플러 입력을 파라미터로 선택 |
인터페이스 커넥터: 펄스 신호 출력 | 4출력 엔코더 펄스(A・B・Z상)、또는 피드백스케일(EXA・EXB・EXZ상)을 라인 드라이버로 출력 Z상、또는EXZ상 펄스는 오픈 컬렉터출력도 있음 |
통신 기능 | RS232, RS485 |
통신 기능: RS232 | RS232 인터페이스를 가진 기기를 호스트로 해서 1:1 통신 가능 |
통신 기능: RS485 | RS485인터페이스를 가진 기기를 호스토로 해서 최대 15축까지 1:n 통신 가능 |
회생 | 내장 회생 저항 없음(외장형만 가능) |
제어 모드 | (1)위치 제어 (2)속도 제어 (3)토크 제어 (4)위치/속도 제어 (5)위치/토크 제어 (6)속도/토크 제어 (7)풀 클로즈 제어의 7모드를 파라미터로 전환 |
품명 | 상품페이지 참고 |
---|---|
모델명 | 상품페이지 참고 |
법에 의한 인증·허가 등을 받았음을 확인할 수 있는 경우 그에 대한 사항 | 상품페이지 참고 |
제조국 또는 원산지 | 상품페이지 참고 |
제조자 | 상품페이지 참고 |
A/S 책임자와 전화번호 또는 소비자상담 관련 전화번호 | 상품페이지 참고 |
