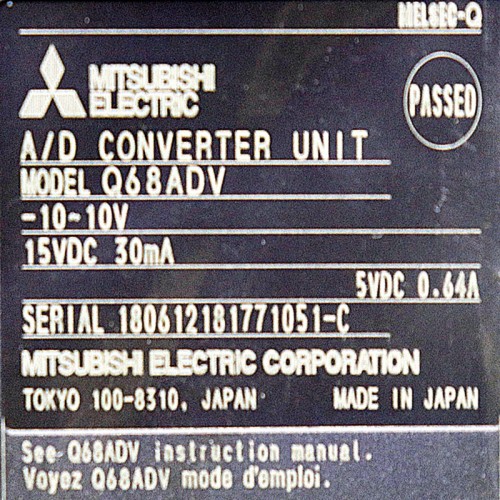

8채널 입력:DC-10~10V
출력(분해능):0~4000,-4000~4000,0~12000,-12000~12000,0~16000,-16000~16000
변환 속도 : 80us/1채널
18점 단자대
아날로그 입력 점수 | ||
아날로그 입력 | 전압 | |
디지털 출력 | ||
입출력 특성 분해능 | 입력 범위 | |
전압 입력 | 0 ~ 10V | |
0 ~ 5V | ||
1 ~ 5V | ||
-10 ~ 10V | ||
사용자 범위 설정 | ||
정밀도 (디지털 출력값의 최대 값에 대한 정밀도) | 주위 온도 : 25 ± 5 ℃ | |
주위 온도 : 0 ~ 55 ℃ | ||
A / D 변환 속도 | ||
절대 최대 입력 | 전압 | |
절연 방식 | ||
절연 내압 | ||
절연 저항 | ||
외부 배선 연결 방식 | ||
입출력 점유 점수 | ||
DC5V 내부 소비 전류 | ||
외형 치수 | 높이 (H) | |
폭 (W) | ||
깊이 (D) | ||
질량 |
8 점 (8 채널) |
DC-10 ~ + 10V (입력 저항 : 1MΩ) |
일반적으로 해상도 모드 : -4096 ~ + 4095 고해상도 모드 : -12288 ~ + 12287, -16384 ~ + 16383 |
디지털 출력 값 (최대 해상도) |
일반적으로 해상도 모드 : 0 ~ 4000 (2.5mV) 고해상도 모드 : 0 ~ 16000 (0.625mV) |
일반적으로 해상도 모드 : 0 ~ 4000 (1.25mV) 고해상도 모드 : 0 ~ 12000 (0.416mV) |
일반적으로 해상도 모드 : 0 ~ 4000 (1.0mV) 고해상도 모드 : 0 ~ 12000 (0.333mV) |
일반적으로 해상도 모드 : -4000 ~ 4000 (2.5mV) 고해상도 모드 : -16000 ~ 16000 (0.625mV) |
일반적으로 해상도 모드 : -4000 ~ 4000 (0.375mV) 고해상도 모드 : -12000 ~ 12000 (0.333mV) |
± 0.1 % 이내 |
온도 드리프트 보정 있음 : ± 0.3 % 이내 온도 드리프트 보정 없음 : ± 0.4 % 이내 |
80μs / 채널 (온도 드리프트 보정 있음의 경우 사용 채널 수에 관계없이 160μs 가산 한 시간입니다.) |
± 15V |
입출력 단자와 시퀀서 전원 간 : 포토 커플러 절연 아날로그 입력 채널 간 : 비 절연 |
입출력 단자와 시퀀서 전원 간 : AC500V 1 분간 |
입출력 단자와 시퀀서 전원 간 : DC500V 20MΩ 이상 |
18 점 나사 단자대 (M3 나사) |
16 점 (I / O 할당 : 인텔리 16 점) |
0.64A |
98mm |
27.4mm |
90mm |
0.19kg |
